Талрепы DIN 1480 крюк-кольцо
Талреп — это такелажное приспособление, с помощью которого производится регулировка степени натяжения канатов, тросов и цепей. Кроме того, талреп широко используется в качестве компенсатора длины, поддерживающего и страхующего такелажного устройства.
Талрепы могут использоваться только для линейного усилия натяжения, т.е. вдоль оси, особое внимание следует обратить на исключение перегрузок. Не предназначен для проведения грузоподъемных операций.
Талрепы DIN 1480 крюк-кольцо
Конструкция

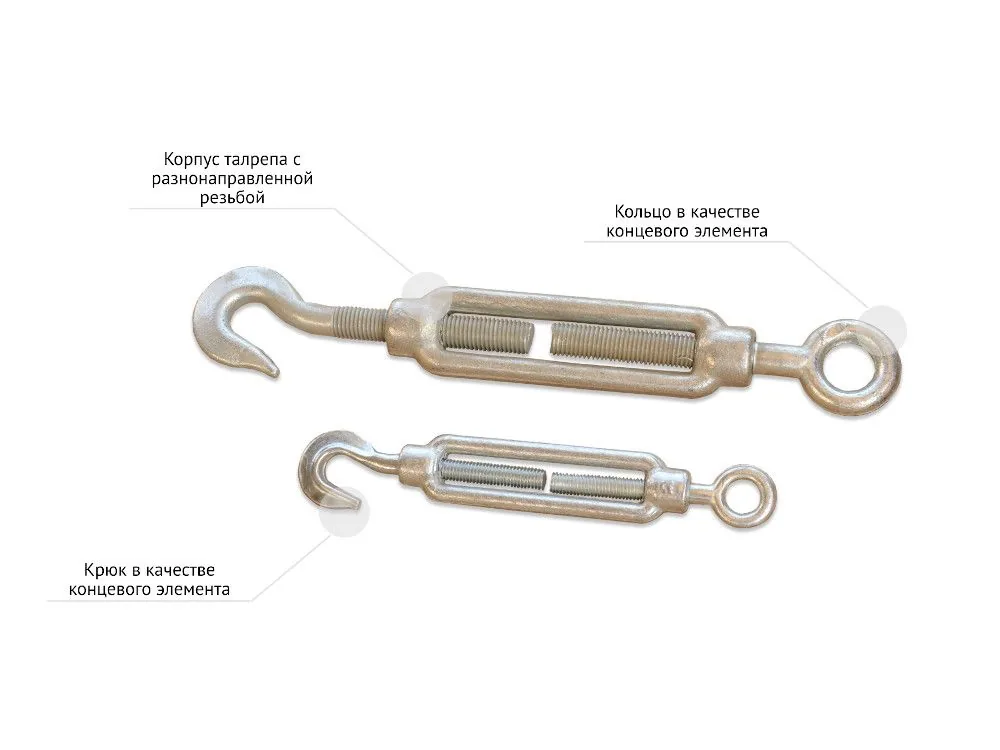

Талреп изготавливается методом штамповки из легированной стали с последующим нанесением цинкового покрытия, представляет собой два вкручивающихся в муфту винта с противоположной резьбой. Натяжение тросов регулируется вращением центрального корпуса(муфты), при котором винты сдвигаются к центру.
Все элементы конструкции являются взаимозаменяемыми, при условии соблюдения типоразмеров.Изделие соответствует требованиям DIN 1480
Материал: объемно-штампованая углеродистая сталь
Покрытие: оцинкованые

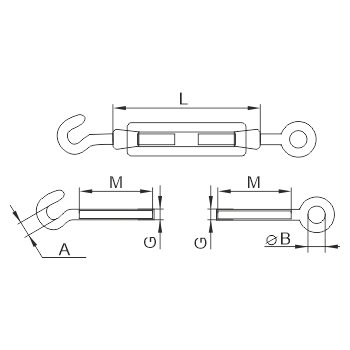

| Обозначение | Г/п, т | A, мм | B, мм | L, мм | M, мм | G, мм | Масса, кг |
| М6 | 0,23 | 8 | 9 | 110 | 55 | M6 | 0,067 |
| М8 | 0,36 | 11 | 10 | 110 | 57 | M8 | 0,15 |
| М10 | 0,54 | 13 | 14 | 125 | 68 | M10 | 0,22 |
| М12 | 1 | 16 | 16 | 125 | 70 | M12 | 0,43 |
| М14 | 1,3 | 18 | 18 | 140 | 75 | M14 | 0,54 |
| М16 | 1,6 | 20 | 22 | 170 | 88 | M16 | 0,8 |
| М20 | 2,35 | 21 | 24 | 200 | 105 | M20 | 1,45 |
| М22 | 3,27 | 24 | 28 | 220 | 118 | M22 | 1,86 |
| М24 | 4,5 | 26 | 28 | 255 | 135 | M24 | 2,5 |
| М27 | 5,2 | 29 | 34 | 255 | 135 | M27 | 3,835 |
| М28 | 5,67 | 29 | 34 | 255 | 135 | M28 | 5,4 |
| М30 | 6,84 | 34 | 31 | 255 | 135 | M30 | 5,4 |
