Звенья

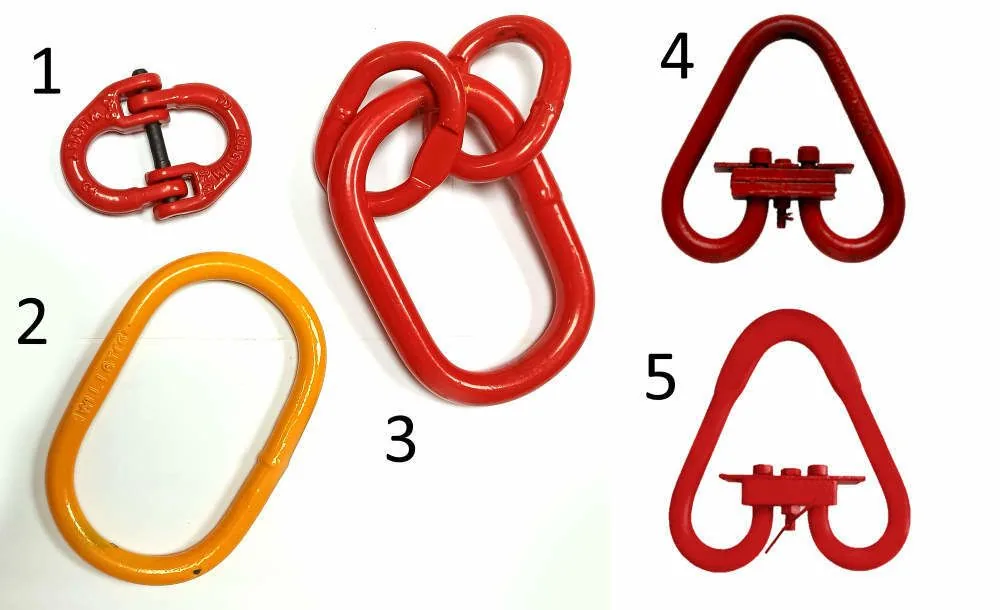

Звенья в составе стропов используются для соединения его частей и навешивания стропа на крюк крана или другого грузоподъемного механизма, а также для соединения стропов со специальными приспособлениями на грузе.

Для звеньев отечественного производства размерный ряд и требования к изготовлению и металлу указаны в ГОСТ 25573-82. На практике наиболее часто используются овальные (Ов) и разъемные треугольные (Рт) звенья как более универсальные, а также высокопрочные звенья Т8Ов2, NOR, NRLI.

Отдельно необходимо выделить соединительное звено для цепных строп. Звено LL не является концевым элементом, оно необходимо для соединения цепи со звеньями типа Ов и Рт, крюками без вилочного сопряжения, а также концов цепи при изготовлении строп типа УСЦ.
zveno-g1-1
zveno-g1-2

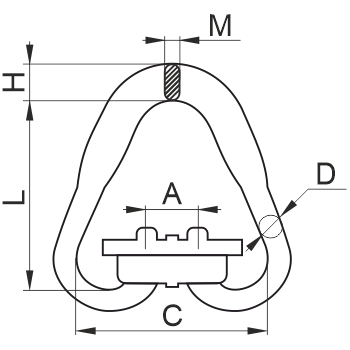

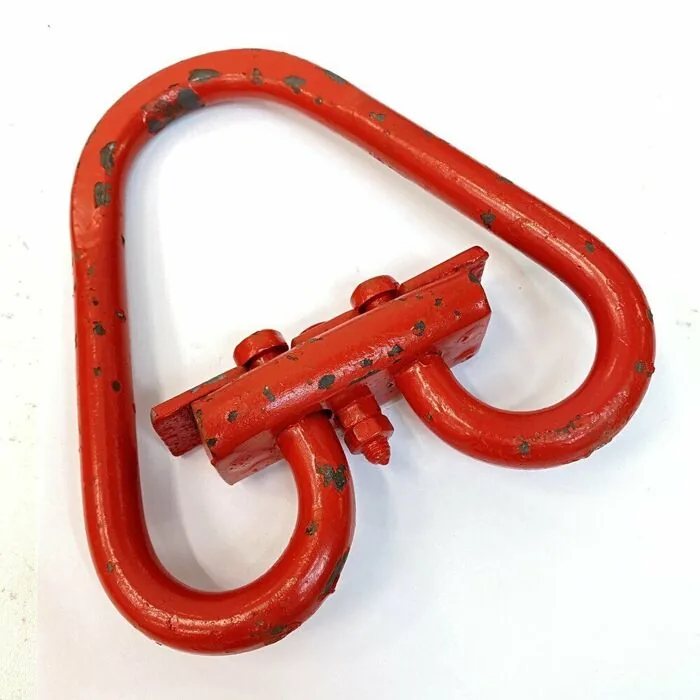

Звенья треугольные разъемные Рт3

Треугольные звенья Рт3 представляют собой разъемную конструкцию, что делает их более универсальными по сравнению с неразъемными звеньями, так как данная конструкция позволяет осуществлять замену поврежденных и вышедших из строя ветвей стропа на новые. Изготавливаются в соответствии с ГОСТ 25573-82. Коэффициент запаса прочности относительно разрушающей нагрузки не менее 5. Грузоподъемность от 3,2тн до 32тн
Обозначение
Г/п, т
A, мм
C, мм
D, мм
H, мм
L, мм
M, мм
Масса, кг
РТ3-3,2т
3,2
50
182
20
29
180
11
2,5
РТ3-4,0т
4
54
196
22
32
205
12
3,6
РТ3-5,0т
5
60
205
25
36
225
14
5
РТ3-6,3т
6,3
68
236
28
39
250
16
6,7
РТ3-8,0т
8
74
266
32
45
280
18
8
РТ3-10,0т
10
80
296
36
51
300
20
13,7
РТ3-12,5т
12,5
90
330
40
57
340
22
18,8
РТ3-16,0т
16
100
365
45
64
375
25
26,3
РТ3-20,0т
20
110
400
50
71
400
28
34,5
РТ3-25,0т 25 125 461 56 77 425 32 51,6
zveno-g3-1
zveno-g3-2
zveno-g3-3

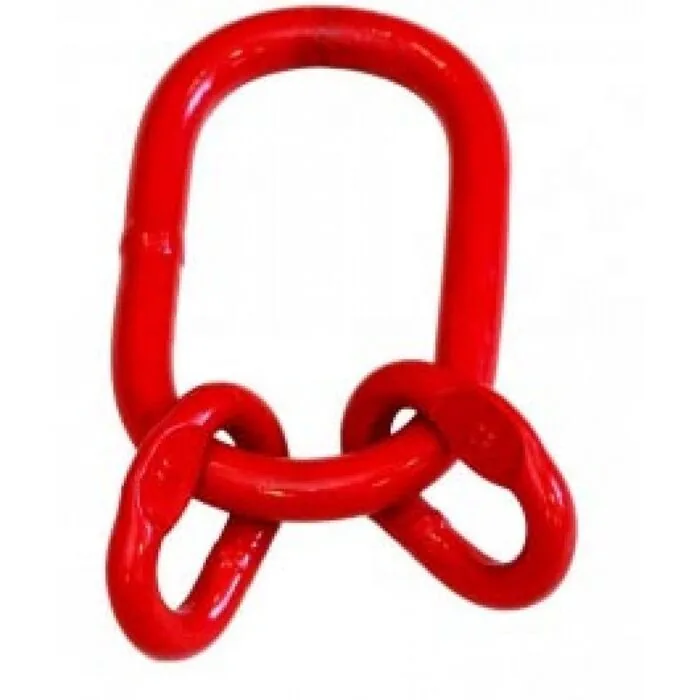

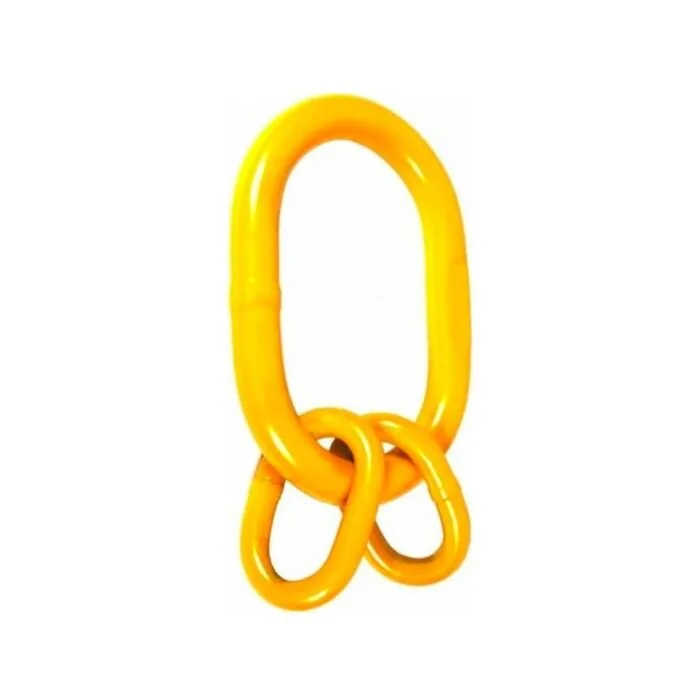

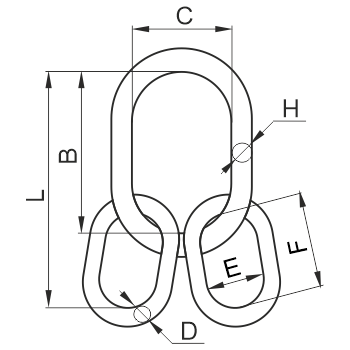

Звено с дополнительными кольцами NRLI

Звено овальное грузовое с дополнительными кольцами для сборки трех и четырех ветьевых стропов. Звенья NRLI изготавливаются в соответствии с DIN EN 1677 (DIN 5688) Класс прочности 8 Грузоподъемность от 2,36тн до 63тн
Обозначение Г/п, т B, мм C, мм D, мм E, мм F, мм H, мм L, мм Масса, кг
NRLI6-2,36т 2,36 135 75 13 25 54 18 189 1,2
NRLI8-4,25т 4,25 160 90 16 34 70 22 230 2,2
NRLI10-6,7т 6,7 180 100 18 40 85 26 265 3,4
NRLI13-11,2т 11,2 200 110 22 50 115 32 315 6
NRLI16-17,0т 17 260 140 26 65 140 36 400 10
NRLI18-21,2т 21,2 340 180 32 100 180 45 520 32
NRLI20-26,5т 26,5 350 190 32 100 180 50 530 23,3
NRLI22-31,5т 31,5 350 190 36 100 180 50 530 25,9
NRLI26-45,0т 45 400 200 40 110 200 56 600 35,2
NRLI32-63,0т 63 460 250 50 110 200 72 660 67,6
zveno-g2-1
zveno-g2-2

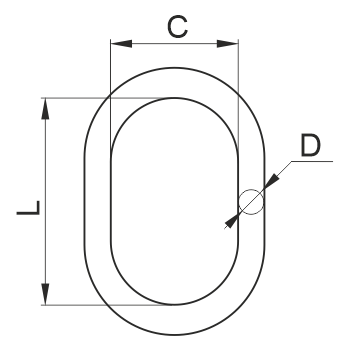

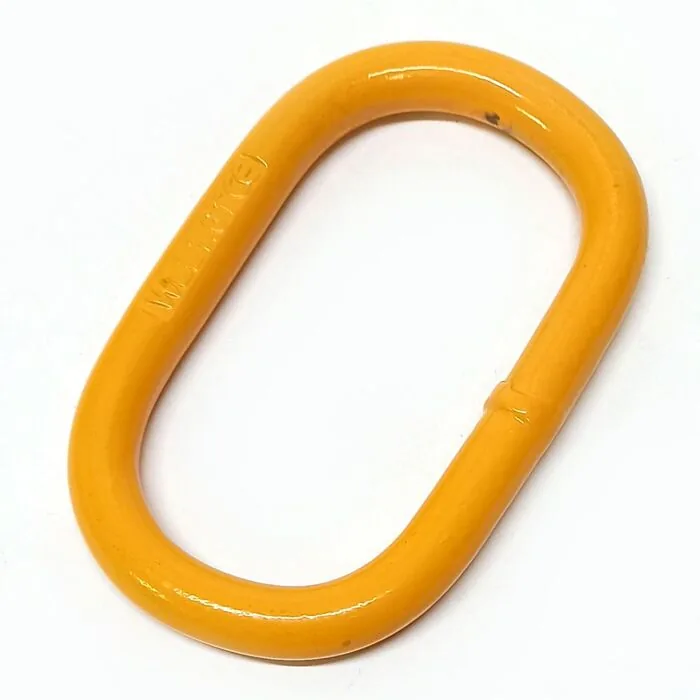

Звено овальное NOR

Овальное звено NOR изготавливается по DIN EN 1677 (DIN 5688). В процессе изготовления многоветвевых и одноветвевых стропов используются увеличенные или стандартные подъемные звенья. Для проведения специальных грузоподъемных мероприятий вместо крюков на концах цепных пауков также можно устанавливать звено NOR и NORY.Грузоподъемность от 1,6тн до 11тн
Обозначение Г/п, т C, мм D, мм L, мм Масса, кг
NOR76-1,6т 1,6 60 13 110 0,34
NOR76-1,6т 1,6 80 13 140 0,5
NOR87-2,12т 2,12 60 16 110 0,53
NOR87-2,12т 2,12 80 16 140 0,5
NOR108-3,15т 3,15 120 18 180 0,8
NOR108-3,2т 3,2 75 18 135 0,8
NOR1310-5,3т 5,3 90 22 160 1,5
NOR1310-5,3т 5,3 120 22 180 1,5
NORY025-6,4т 6,4 210 25 300 4
NOR1613-8,0т 8 100 26 180 2,3
NORY032-11,0т 11 210 32 300 7,5
NOR1816-11,2т 11,2 110 32 200 3,9
zveno-g4-1
zveno-g4-2

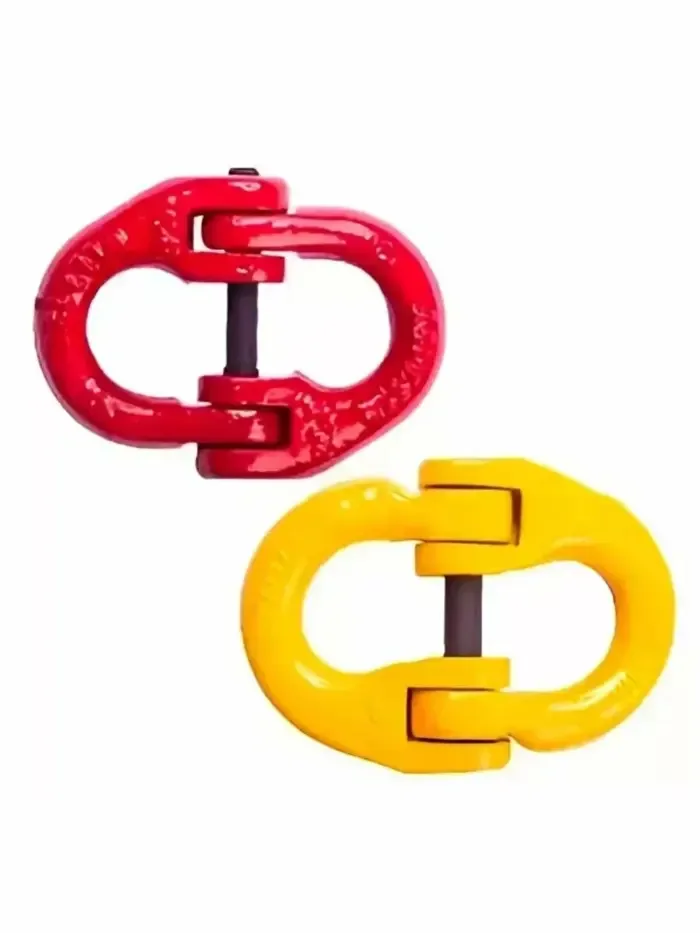

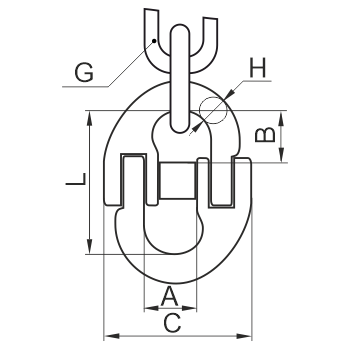

Соединительное звено LL

Звено соединительное для цепи необходимо для качественного сцепления отдельных частей цепных строп между собой и соединения с другими видами элементов для грузозахвата. Оно требуется для присоедиенения концевых элементов.
Обозначение Г/п, т A, мм B, мм C, мм H, мм L, мм G, мм Масса, кг
45510 1,12 14 18 42 8 45 6х18 0,08
45511 2 19 22 54 12 55 8х24 0,15
45514 3,15 25 26 68 13 68 10х30 0,3
45517 5,3 27 32 79 17 85 13х39 0,7
45520 8 35 40 97 21 106 16х48 1,1
18/20-8 12,5 41 46 118 22 122 20х72 1,95
45526 15 46 55 134 26 140 22х66 3,2
45530 21,2 59 58 162 29 152 26×78 4,5
32-8 31,5 68 68 198 36 176 32х96 7,2
