Скобы такелажные

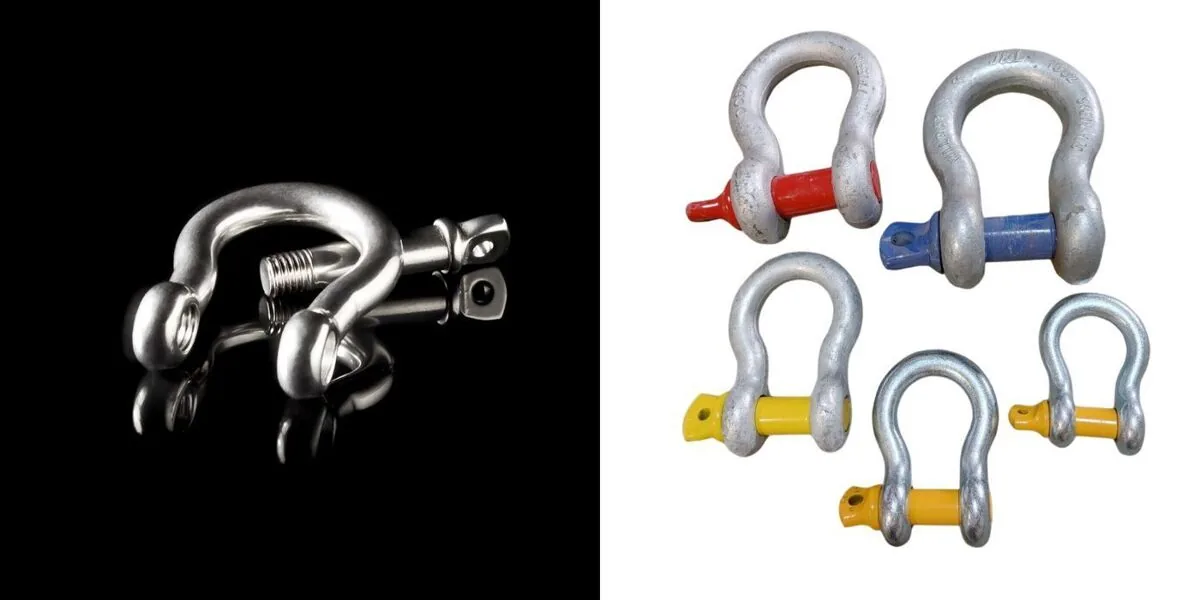

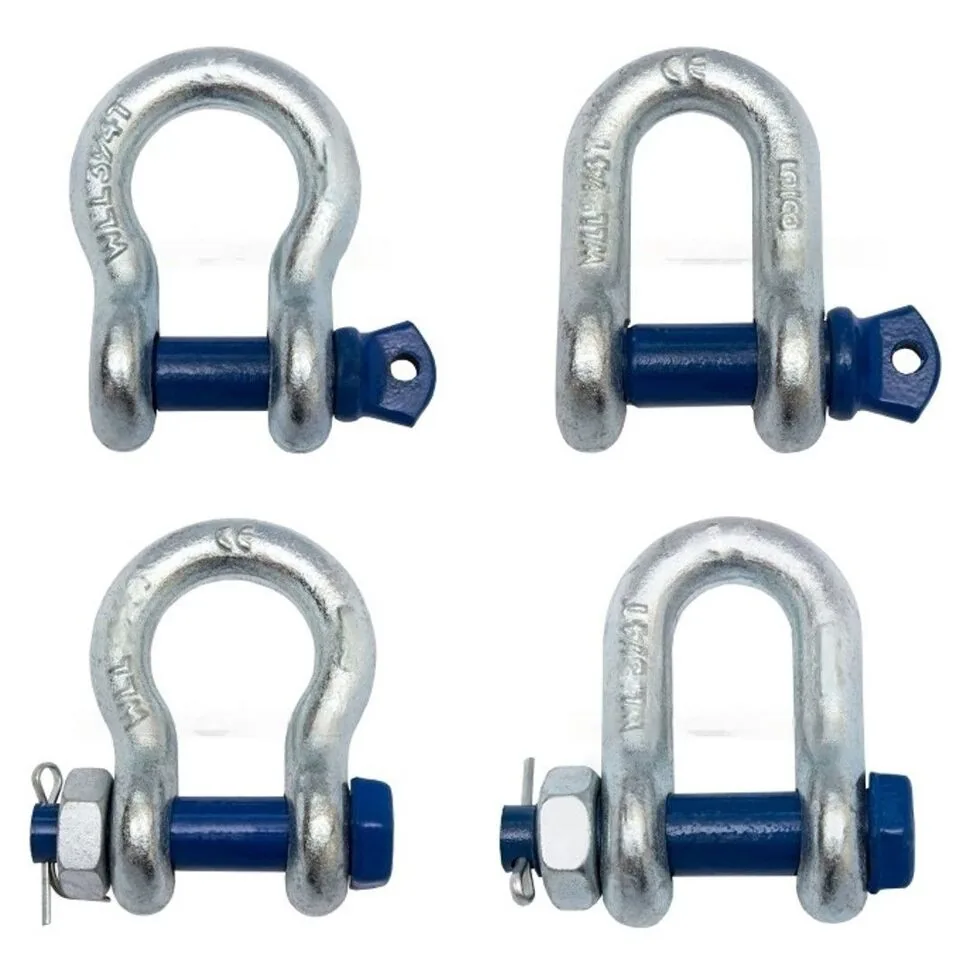

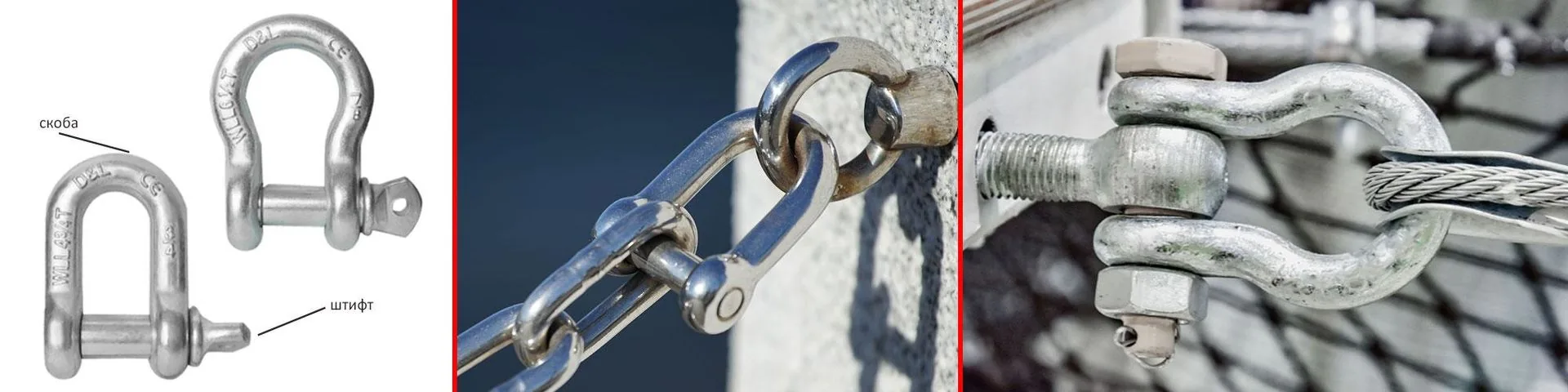

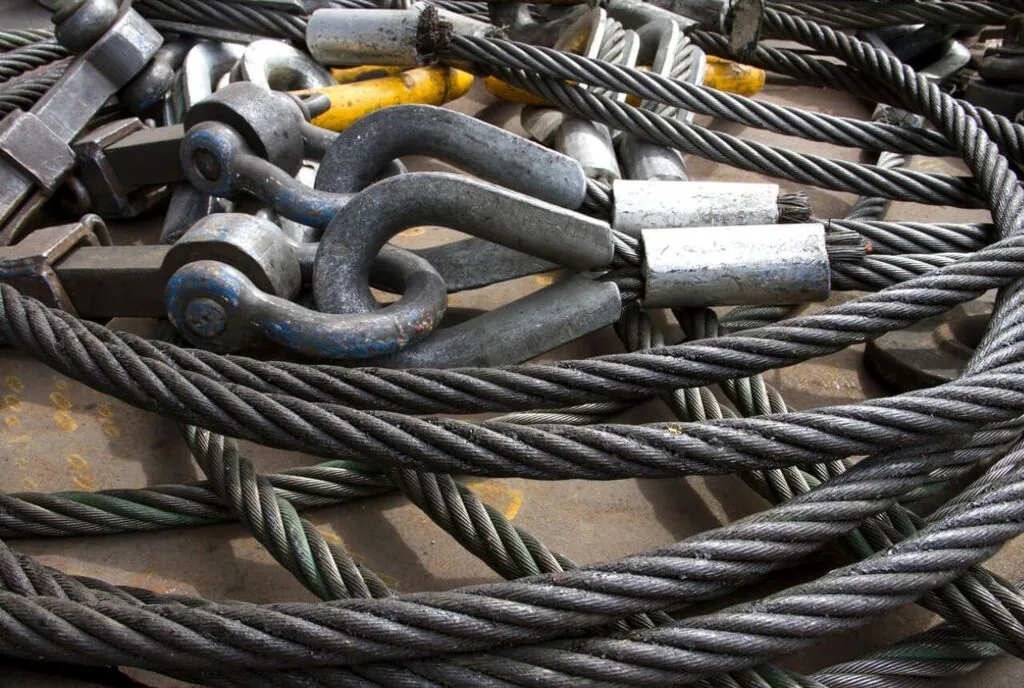

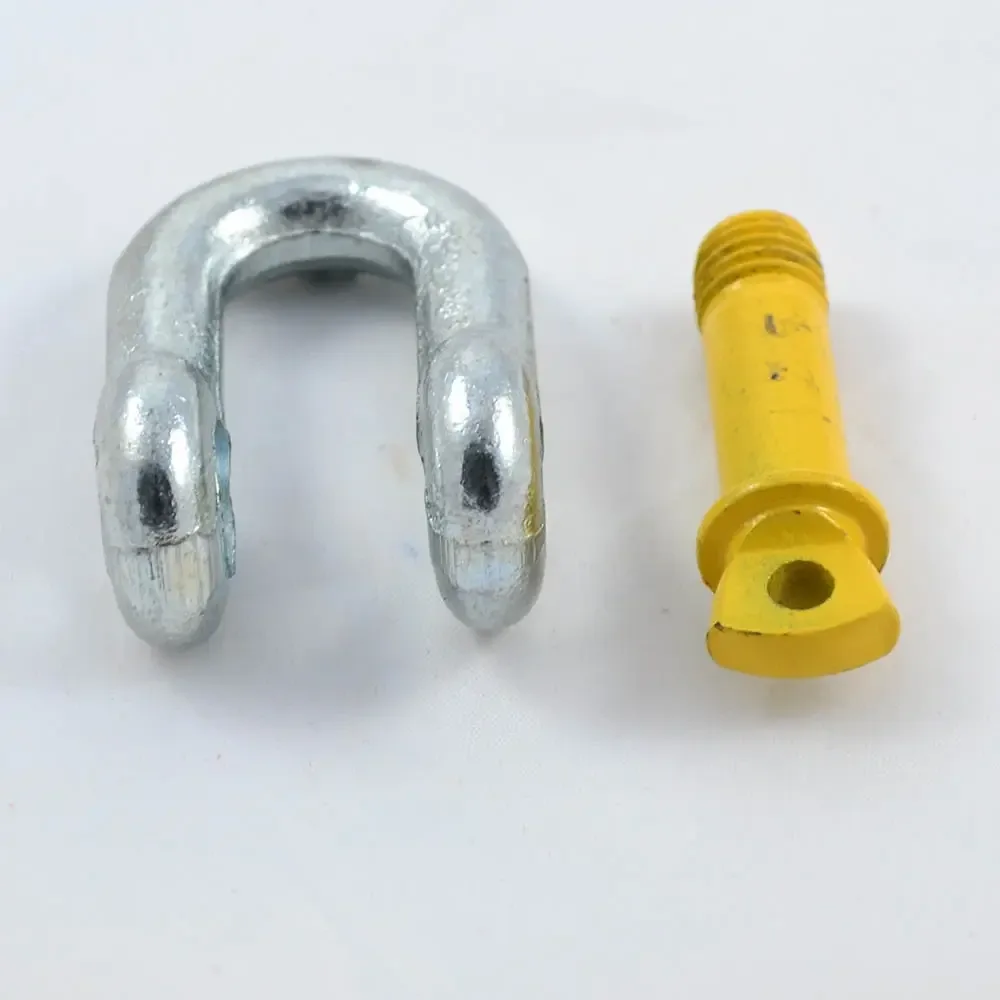

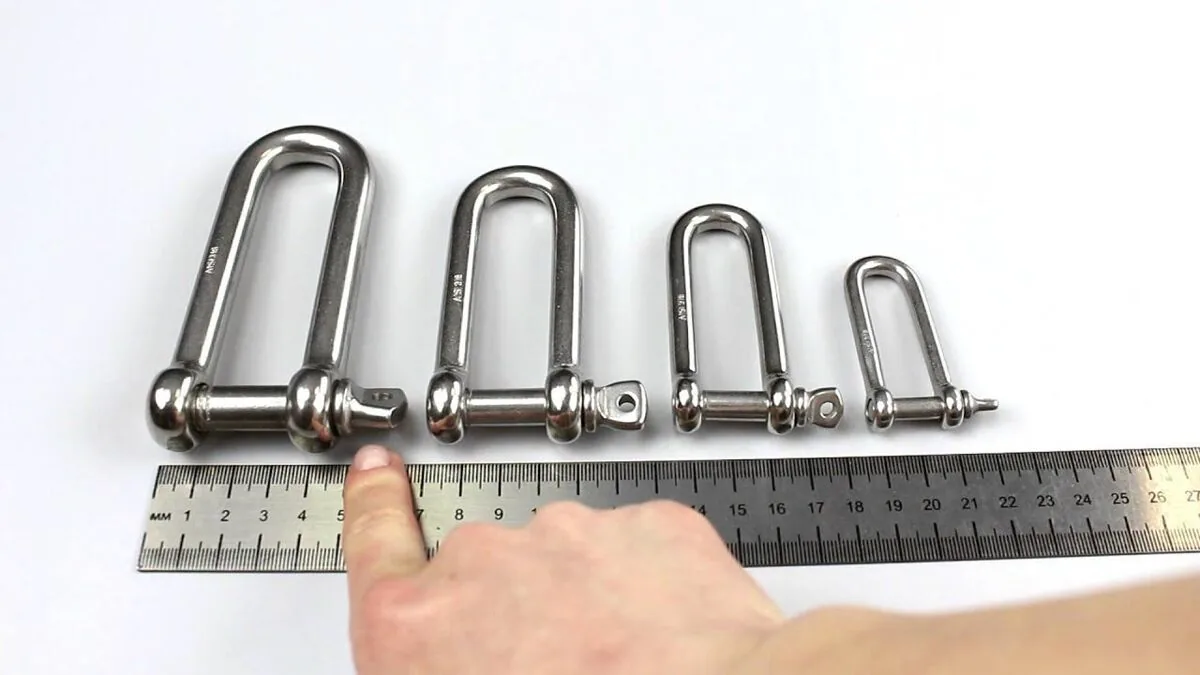

Такелажные скобы используются в качестве съемных соединительных элементов при конструировании грузоподъемных и статичных такелажных систем. Скобы предназначены для быстрого соединения цепей, канатов, тросов, а также для их крепления к чему-либо. Существуют скобы двух типов: прямые (U-образные) и омегообразные (G-образные). Прямая скоба используется в основном в подъемных системах одноплечных конструкций, омегаобразная — в системах, состоящих из нескольких плеч. Скобы изготавливаются в исполнении с винтовым штифтом и предохранительным болтом. Скобы с винтовым штифтом используются для задач непостоянного назначения, а также когда необходимы частые смены креплений. Скобы с предохранительным болтом обеспечивают необходимую прочность крепления груза при длительных операциях, а также в тех случаях, когда смещение груза на штифт может придать ему вращение.

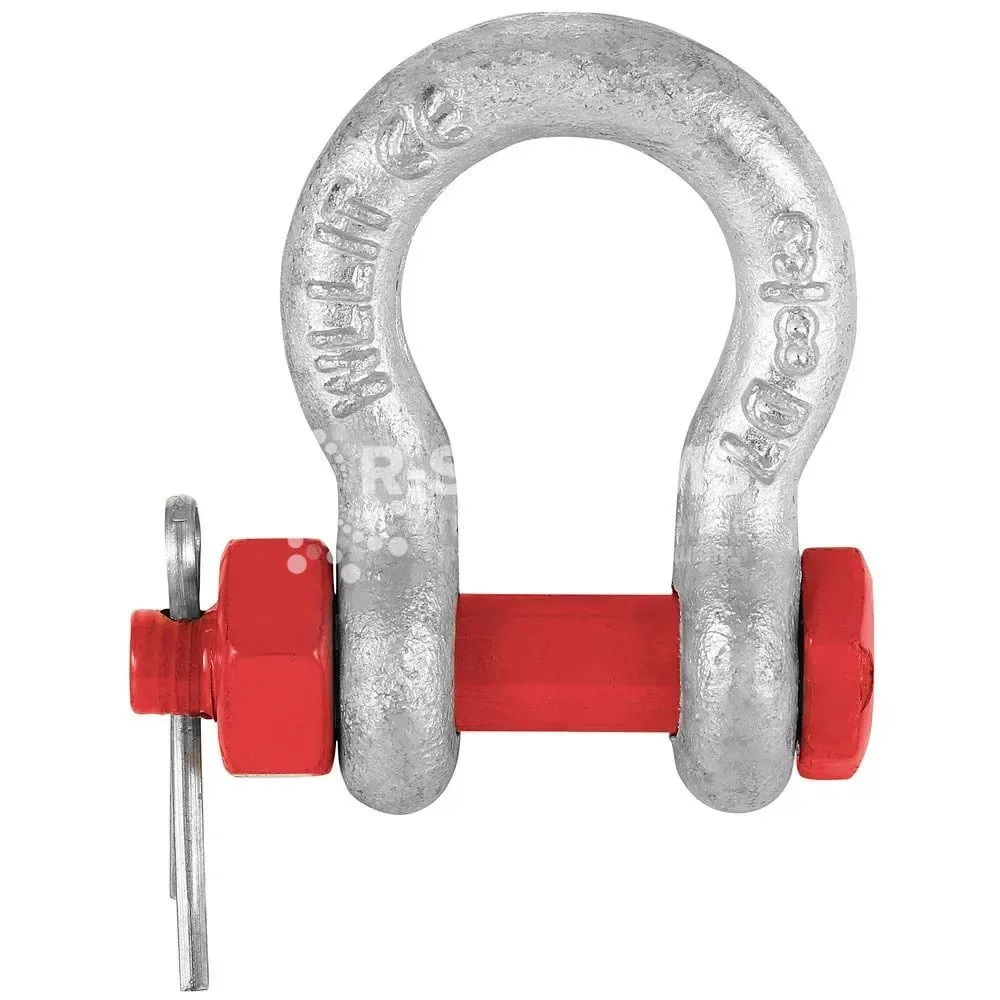

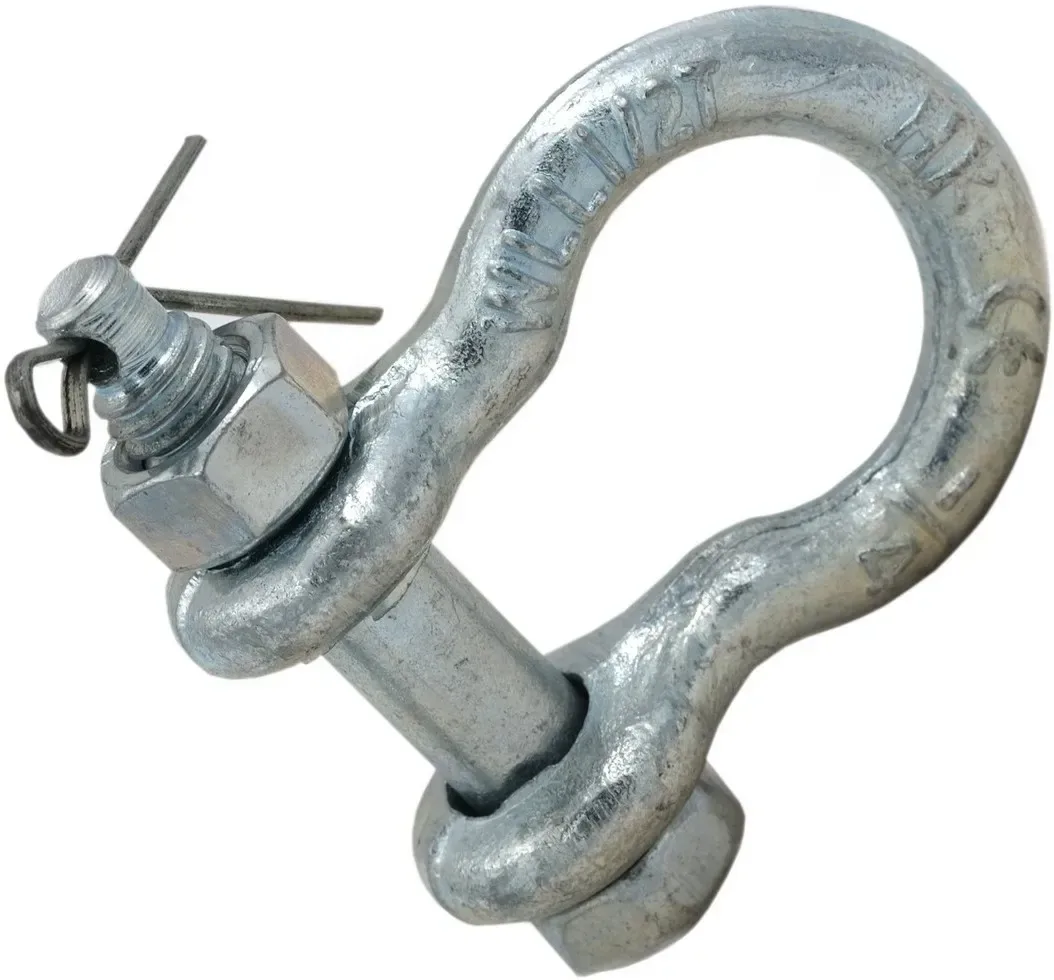

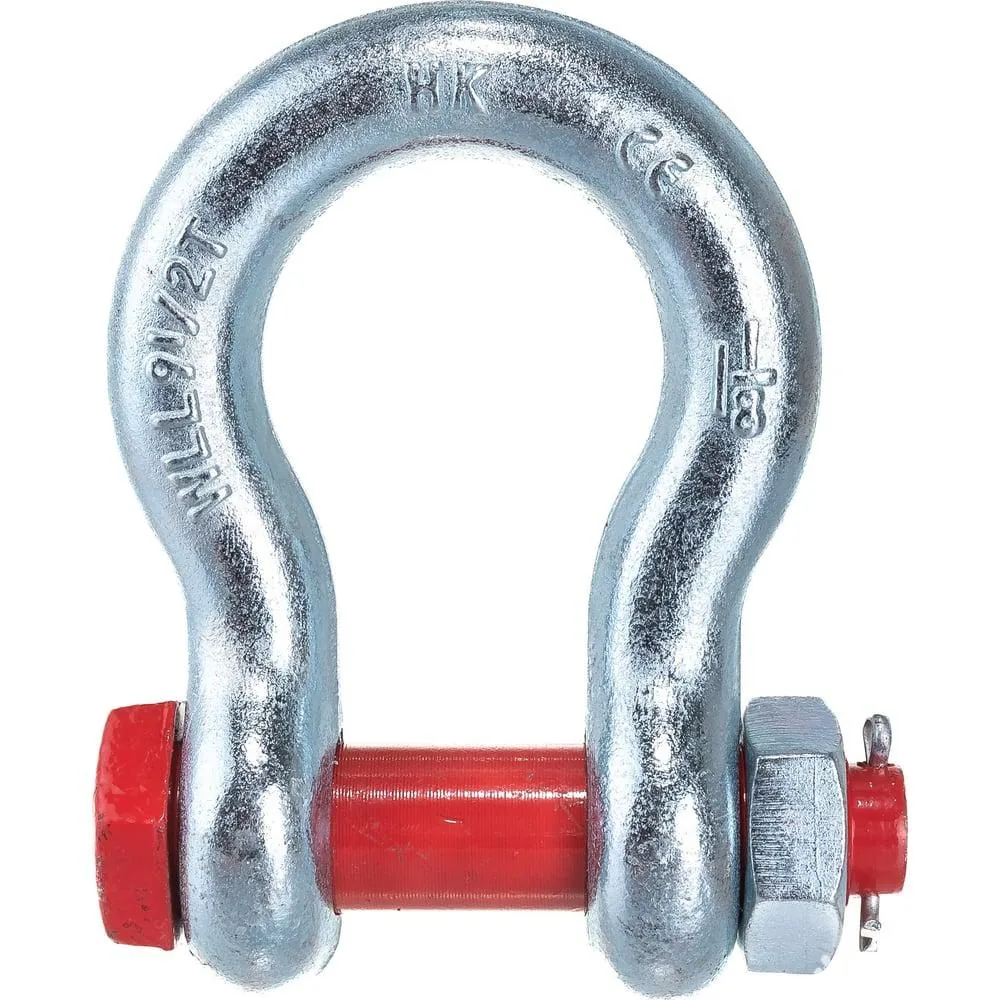

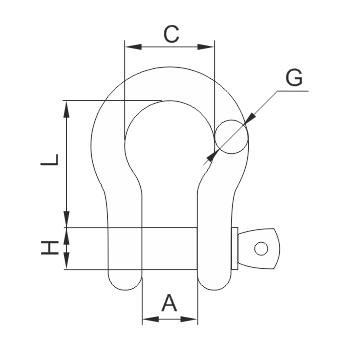

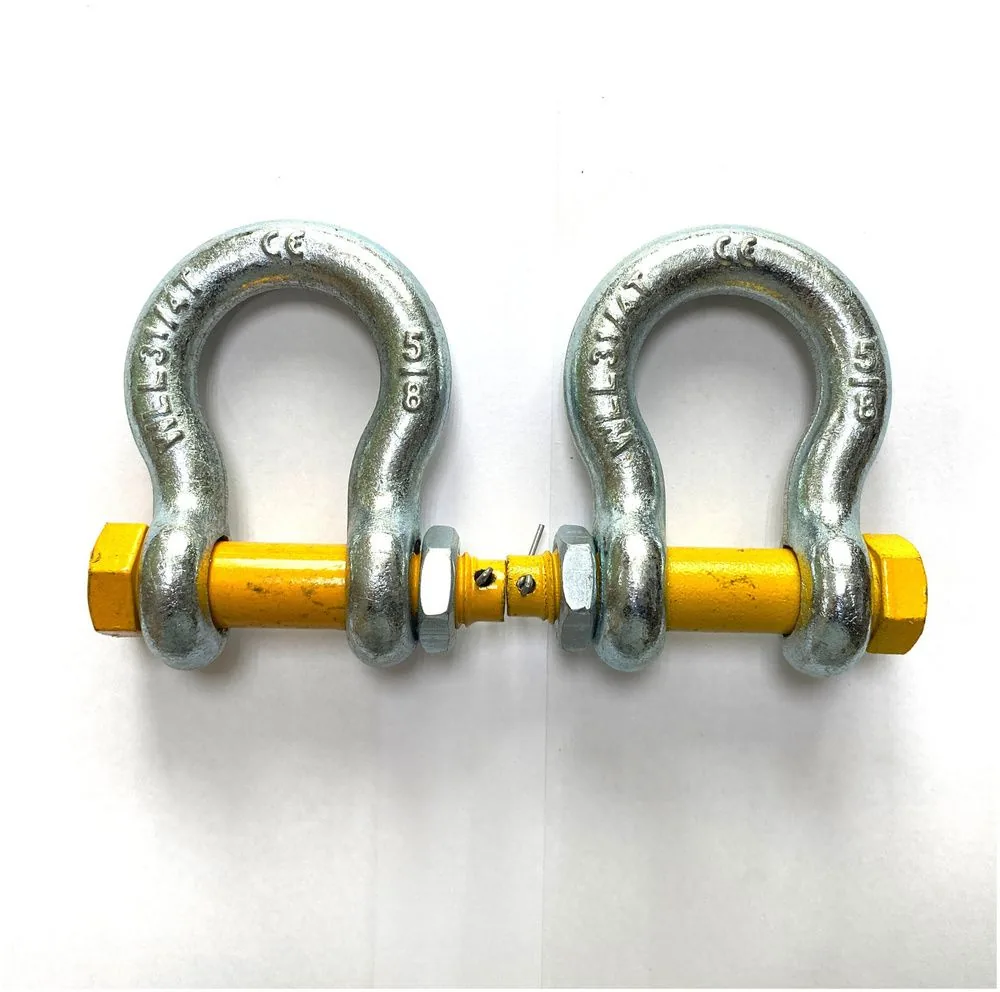

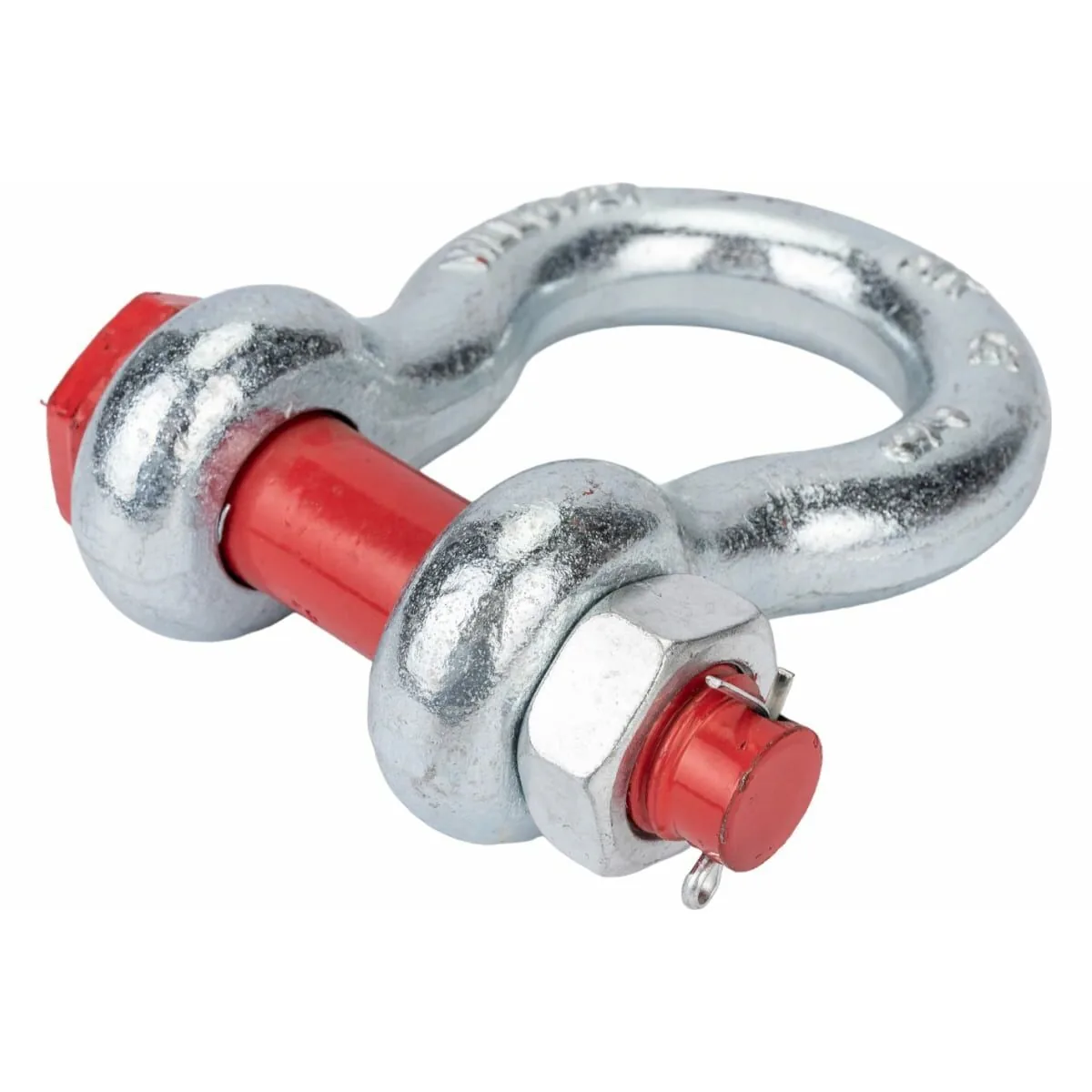

Скоба омегообразная G2130

Скоба такелажная омегаобразная G2130 используется как вспомогательный, соединительный крепежный элемент при перемещении и подъеме грузов преимущественно цепных и канатных. При этом скоба G2130 имеет коэффициент запаса прочности 6:1.

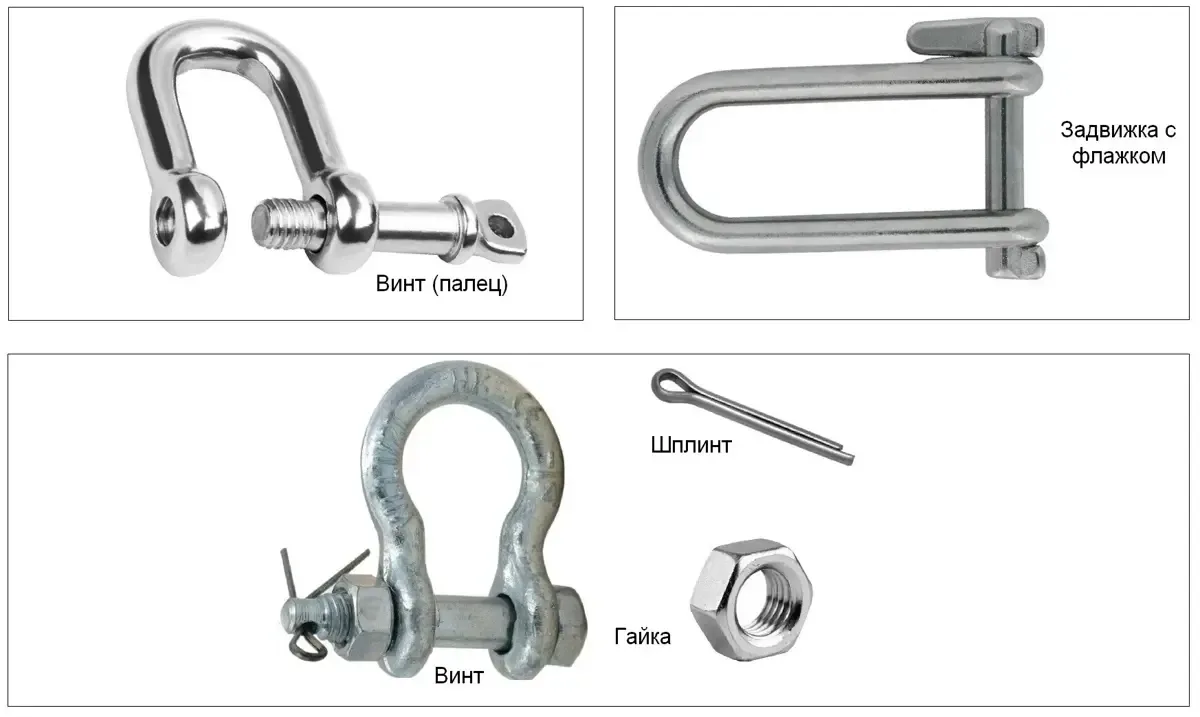

Скобы омегообразные типа G2130 иногда называют такелажными скобами СИ. Скоба СИ представляет собой конструкцию, состоящую из дужки омегообразной формы с проушинами на концах, в которые устанавливается грузовой штифт в виде болта с гайкой. В основании болта предусмотрено отверстие для шплинта, препятствующего самопроизвольному отвинчиванию и сбросу гайки.

Такелажные скобы G2130 изготавливаются в соответствии со стандартами EN 13889 (ЕЭС) . Материалом для изготовления скоб служит легированная сталь. Скоба G2130 имеет защитное покрытие серебристого цвета, выполненное методом горячего цинкования.

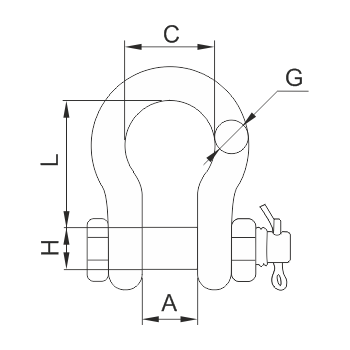

Г/п, т	A, мм	C, мм	H, мм	L, мм	G, мм	Масса, кг
0,5	11,9	18,3	7,9	27,5	7	0,05
0,75	13,5	21,3	9,7	30,9	7,9	0,1
1	16,2	26,2	11,2	36,6	9,7	0,15
1,5	18,6	29,5	12,7	42,9	11,2	0,22
2	20,1	32,5	16	47,8	13,5	0,35
3,25	27	41,7	19,1	58,8	16	0,76
4,75	31,5	50,5	22,4	71,5	19,1	1,23
6,5	34,4	57	25,4	85	22,5	1,79
8,5	42,9	65,1	28,7	93,3	25,7	2,57
9,5	45	72,5	32,4	106	28,7	3,75
12	51,2	81,5	35,1	118	32,5	5,32
13,5	57,3	92	38,1	133,4	35,1	7,19
17	60	97,2	41,5	140,1	38,1	9,45
25	73,2	127	50,8	177,8	44,5	15,4
35	82,6	144	57,2	195	51,3	23,74
55	104,9	184,2	70	266,7	66,5	38,56
85	127	200,2	82,6	330,2	76.2	69,85
120	133	229	95	372	92	120
150	140	254	108	368	104	153
200	179	530	130	708	120	194

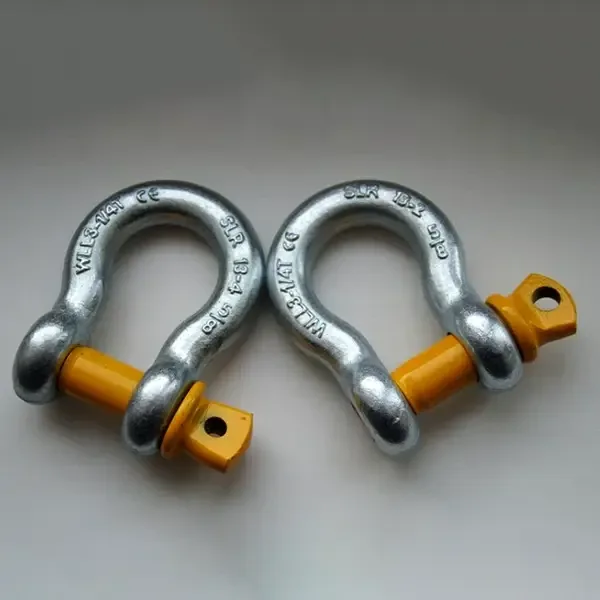

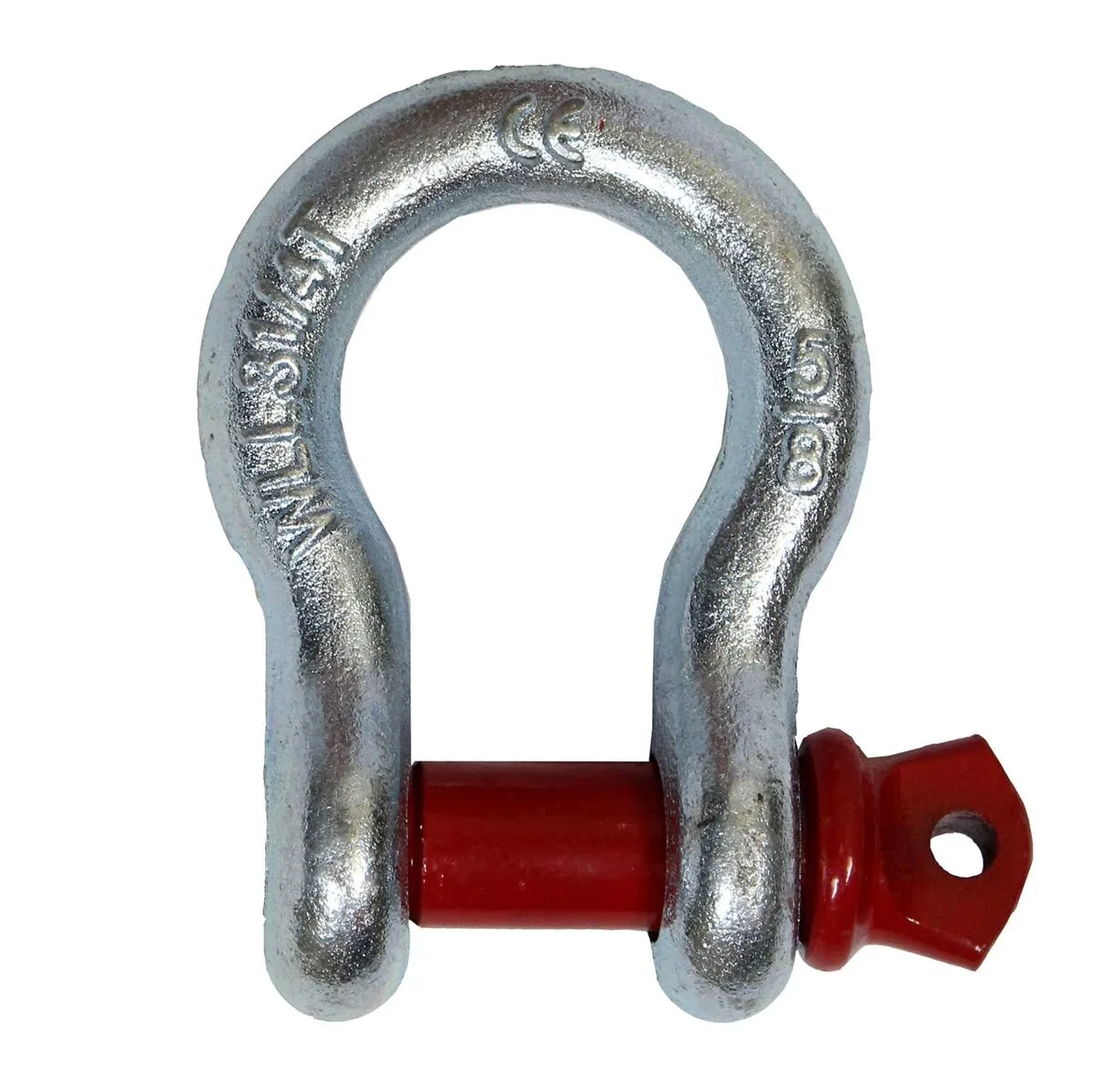

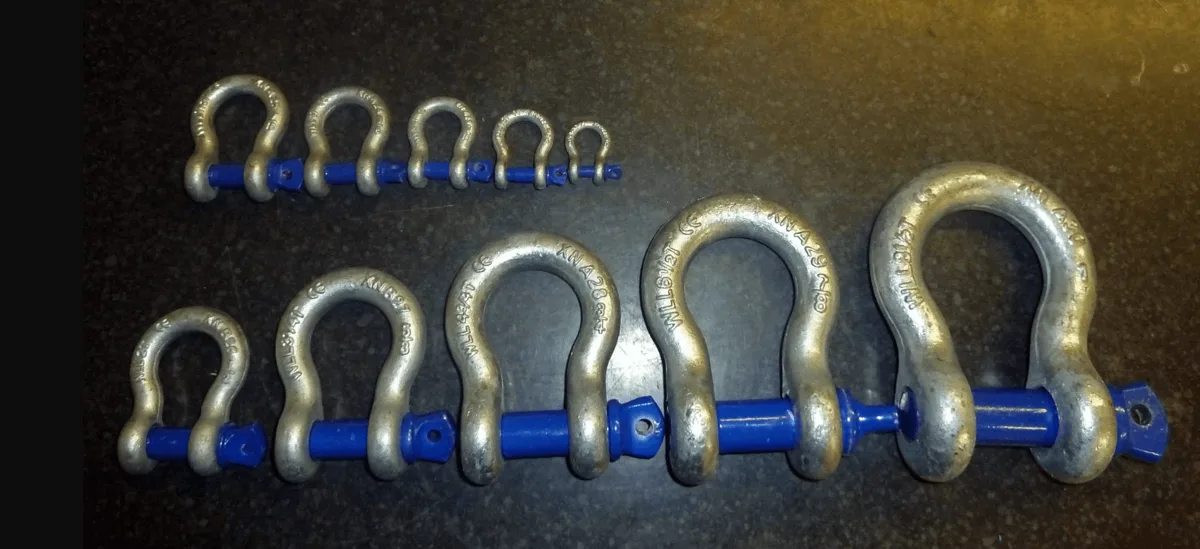

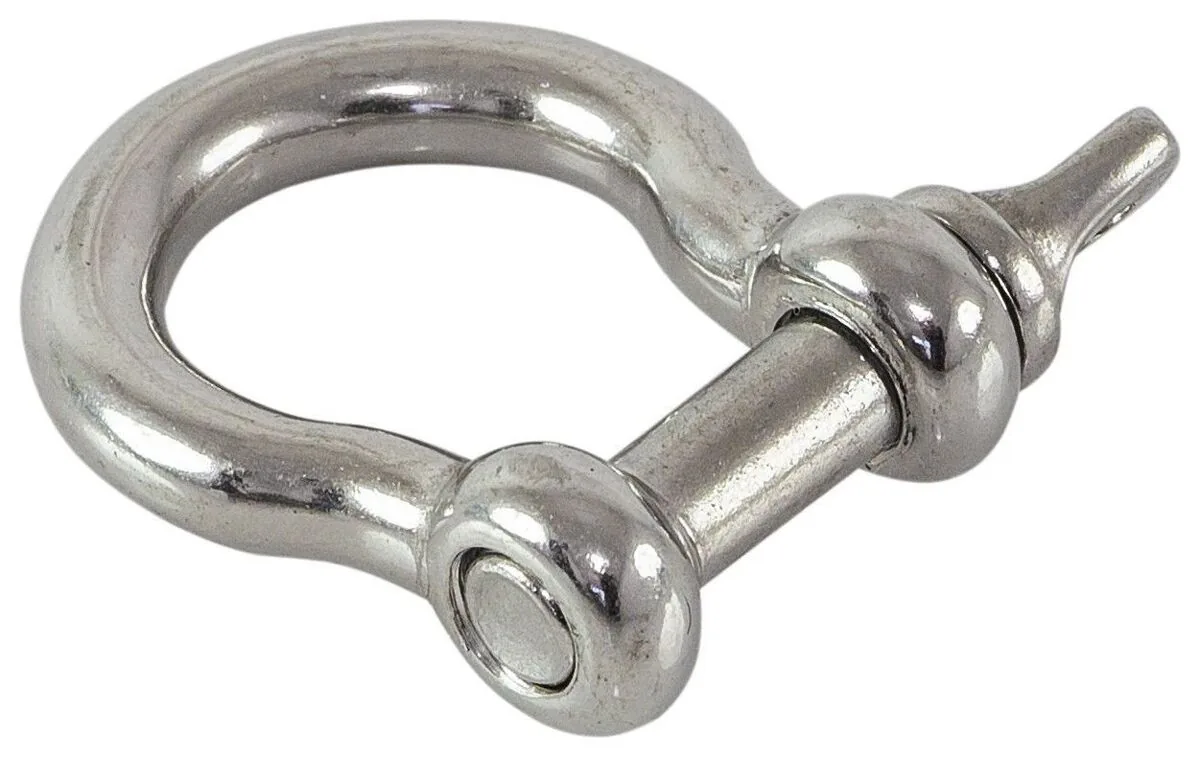

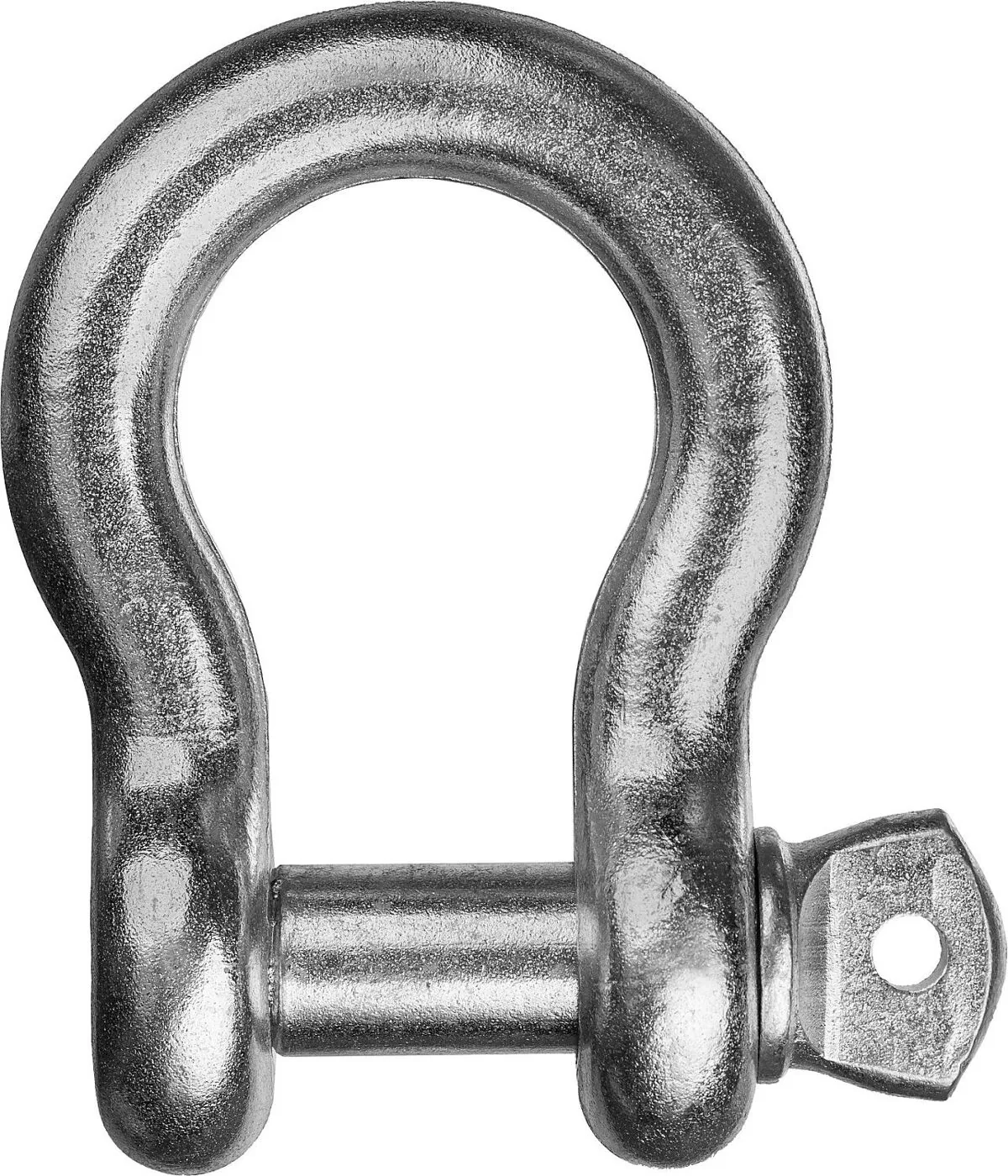

Скоба омегообразная G209

Звено овальное грузовое с дополнительными кольцами для сборки трех и четырех ветьевых стропов. Звенья NRLI изготавливаются в соответствии с DIN EN 1677 (DIN 5688) Класс прочности 8 Грузоподъемность от 2,36тн до 63тн

Г/п, т	A, мм	C, мм	H, мм	L, мм	G, мм	Масса, кг
0,5	11,9	19,5	7,9	28,7	6,8	0,05
0,75	12,5	20,8	9,7	30,9	8,5	0,1
1	16	25,4	11,2	35,1	10	0,135
1,5	18,7	29	12,7	42,9	11,2	0,18
2	20,6	33,3	16	47,8	12,7	0,3
3,25	26,9	42,1	19,1	60,5	16	0,6
4,75	31,8	50,2	22,4	71,4	19,1	1
6,5	35,5	57	25,4	84,1	22,5	1,5
8,5	42,9	64	28,7	91	25,3	2,3
9,5	45	73	32,3	108	29,5	3,4
12	50,5	81	35,1	119,1	32,8	4,3
13,5	57,2	91	38,1	133,4	36,1	6,1
17	60,5	97	41,4	140,1	39	7,8
25	72	124,5	50,8	176	46,7	12,6
35	82,6	146,1	57,2	196,9	52,8	20,4

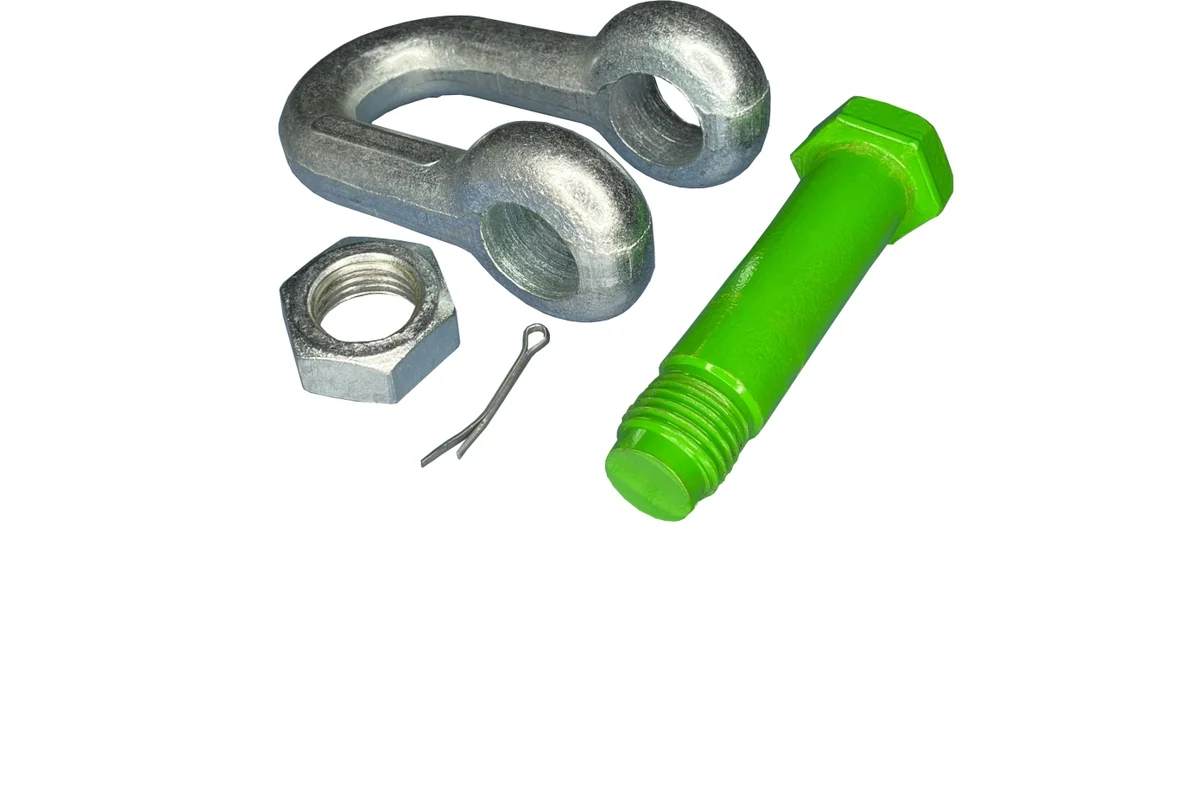

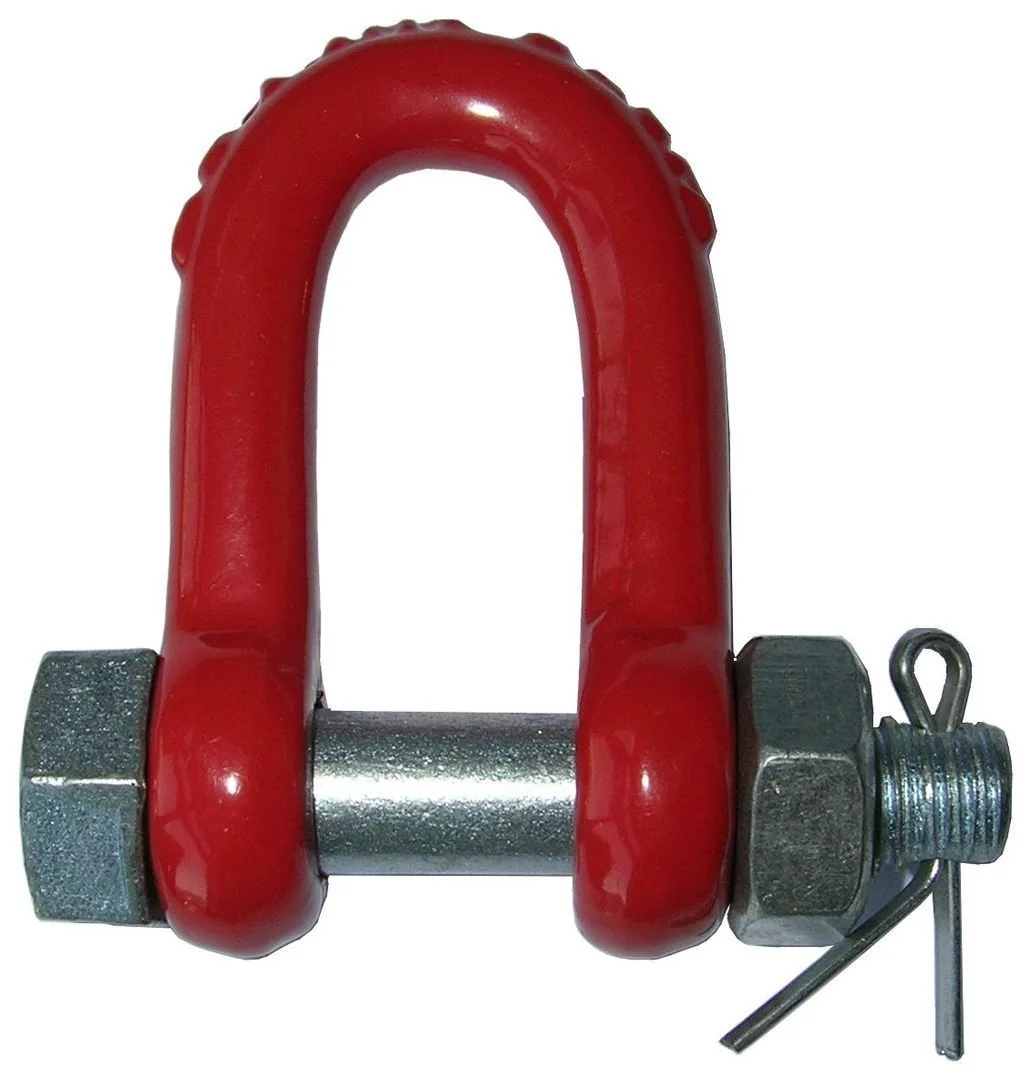

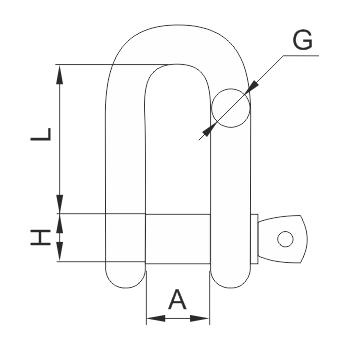

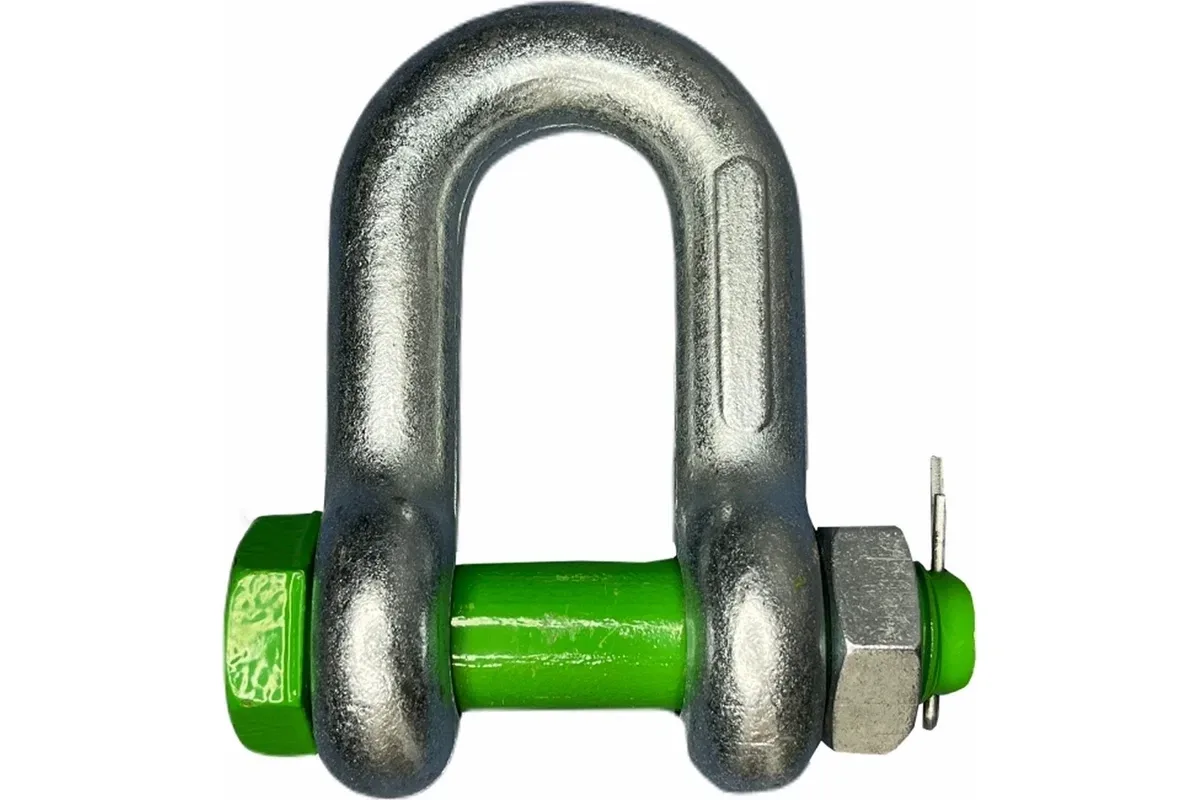

Скоба прямая G2150

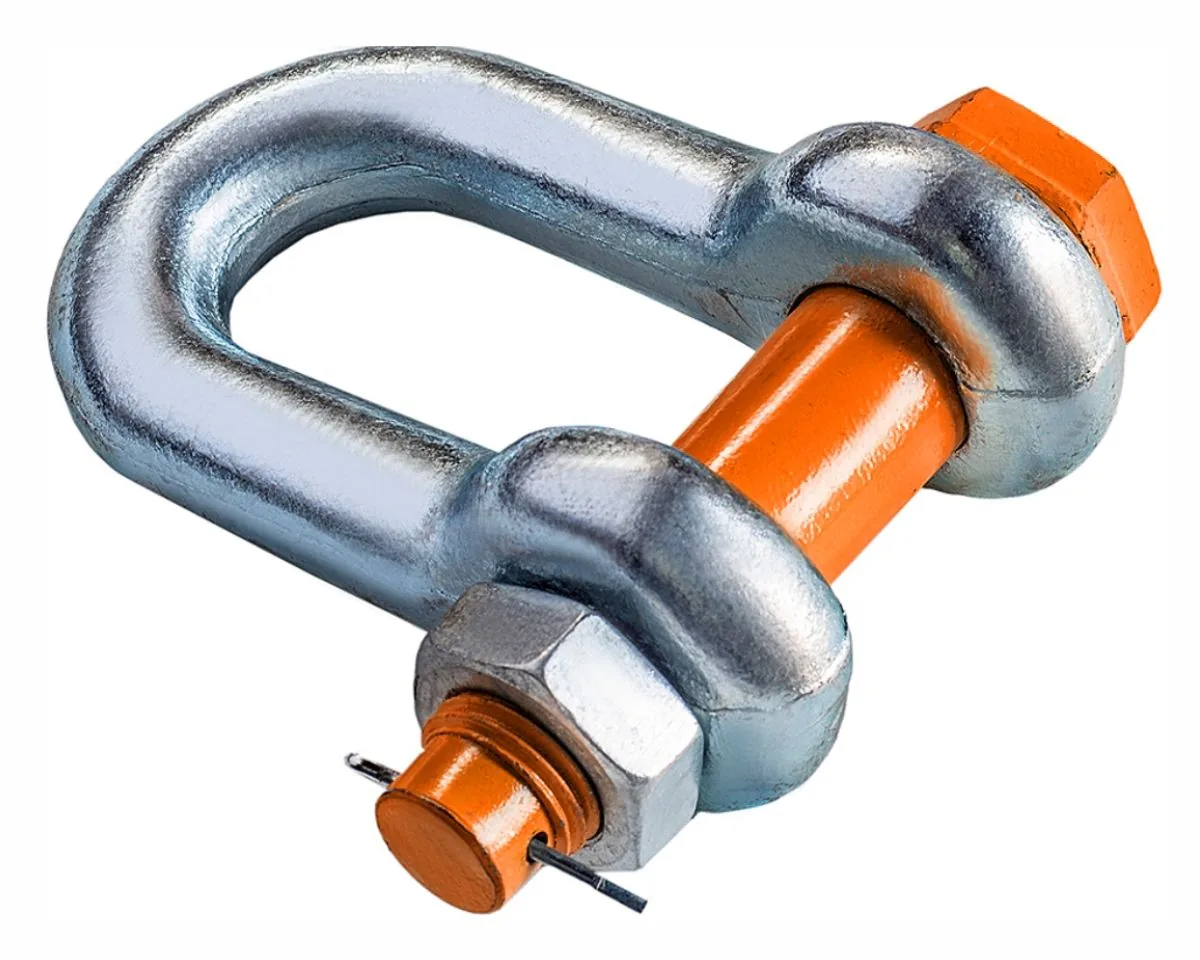

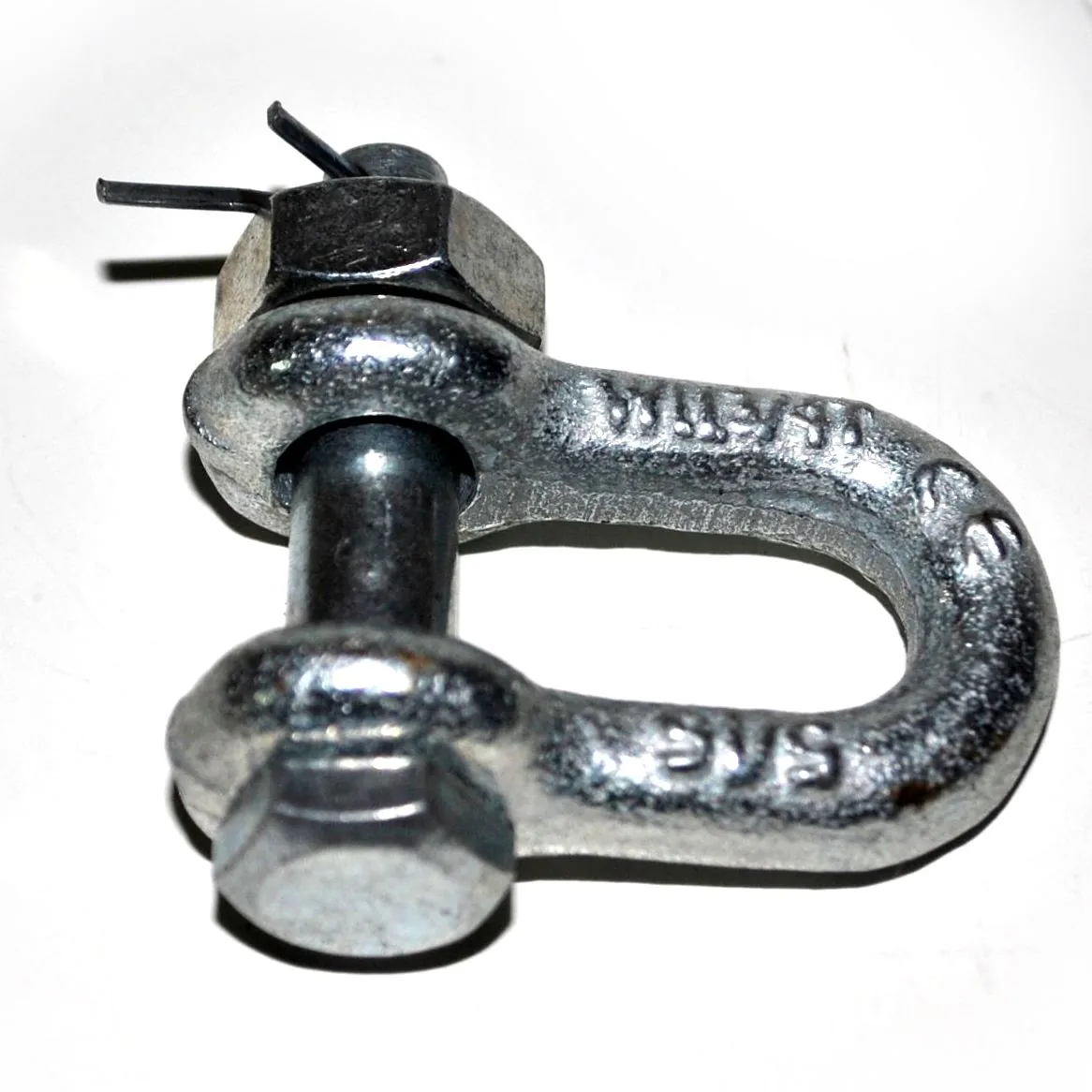

Скоба такелажная прямая G-2150 со шплинтовым замком используется для задач непостоянного характера в грузоподъемных и статичных системах в качестве съемных связок для присоединения стальных канатов или цепей

• Не подвергать термической обработке
• Покрытие скобы – горячее цинкование

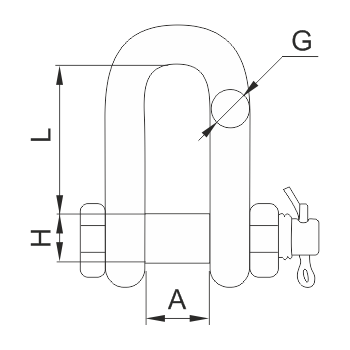

Г/п, т	A, мм	H, мм	L, мм	G, мм	Масса, кг
0,5	12	7,9	22	6,4	0,06
0,75	13,1	9,7	25	8	0,1
1	17	11,1	32	9,9	0,17
1,5	19	12,7	37	11,2	0,21
2	21	16,7	42	12,7	0,33
3,25	27	19,1	51	16	0,65
4,75	31,7	22,4	60,5	19,1	1,07
6,5	36	25,4	69,7	23	1,61
8,5	41,5	28,7	81	25,8	2,5
9,5	45	32,5	91	29	3,08
12	52	35,1	100	31,8	4,91
13,5	57	38,1	111	35,1	6,24
17	60,5	41,4	122	38,1	8,41
25	73	52	144	45	12,1
35	82,5	60	171	51	19,3
55	104	70	203	66,5	56
85	127	82,6	216	76,5	37,9

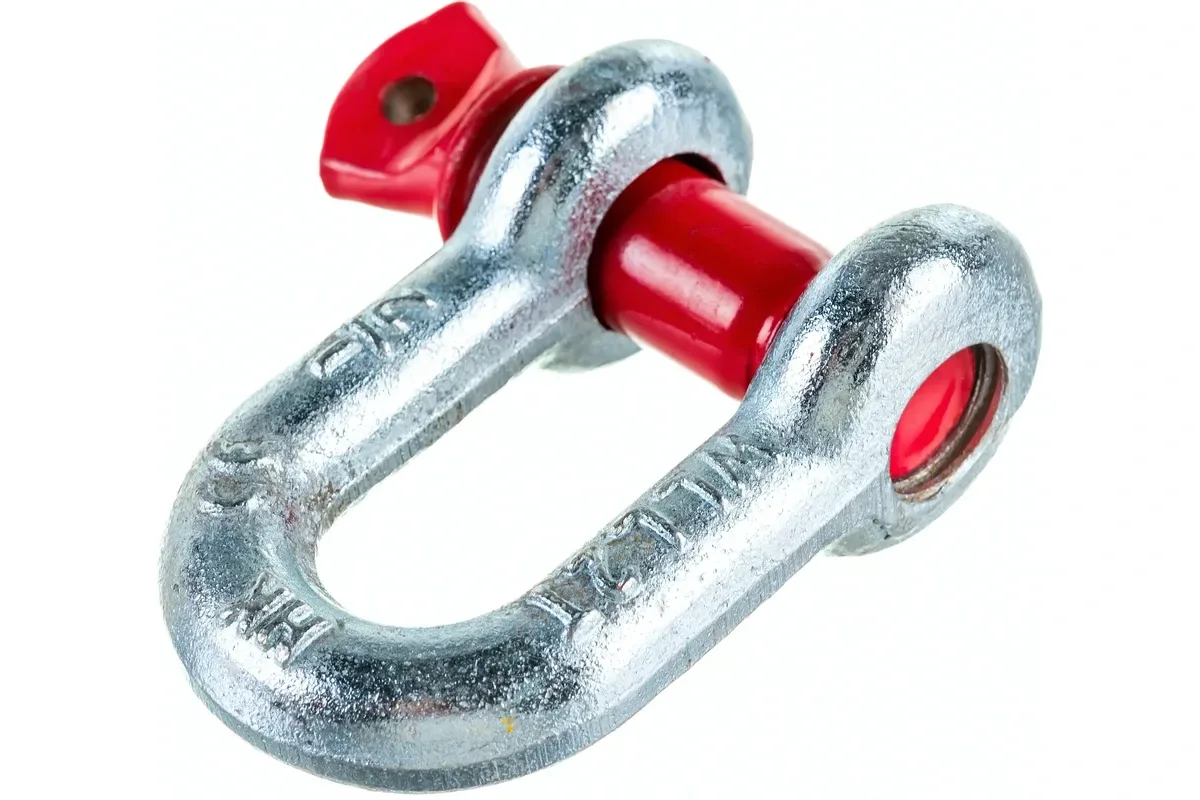

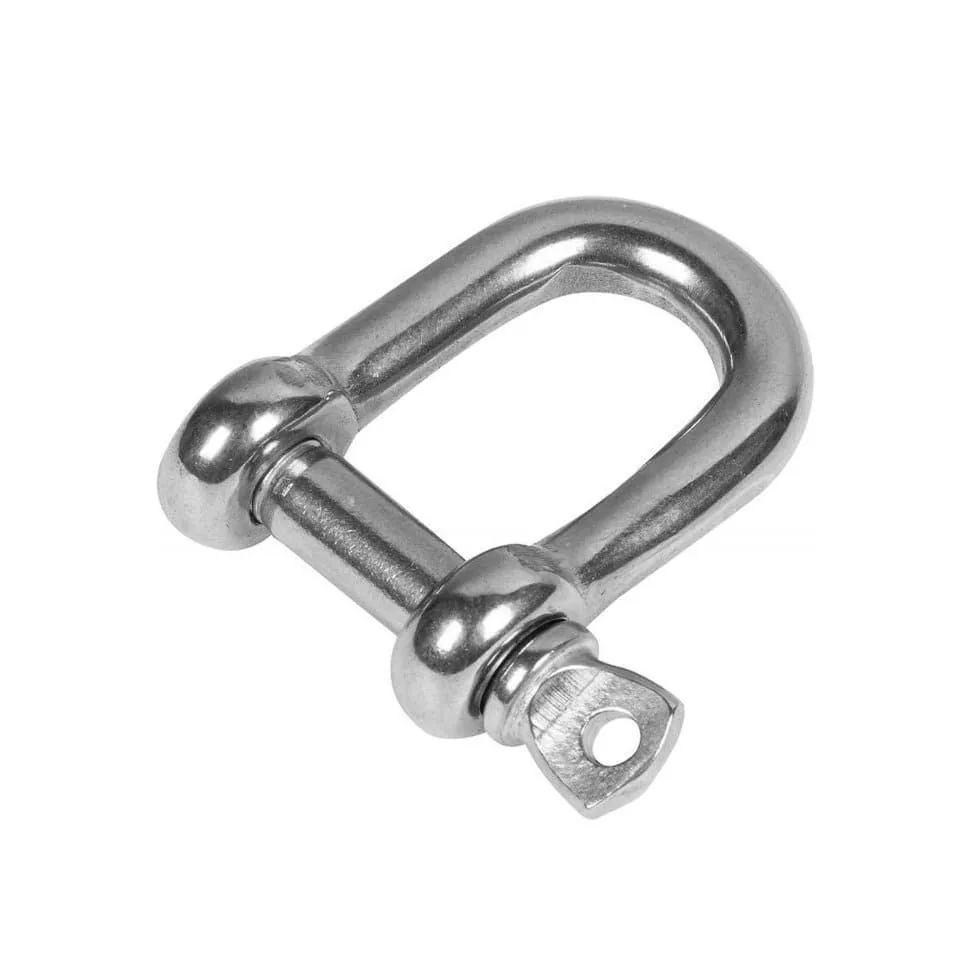

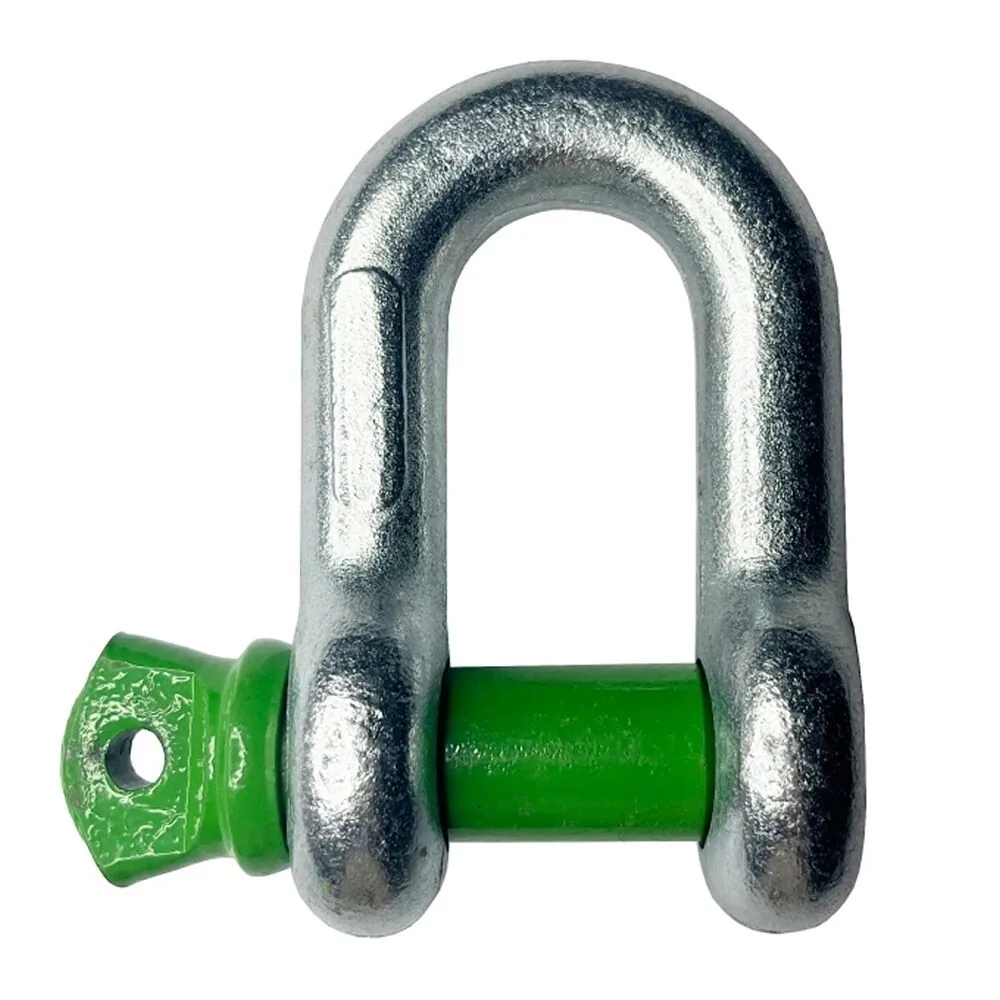

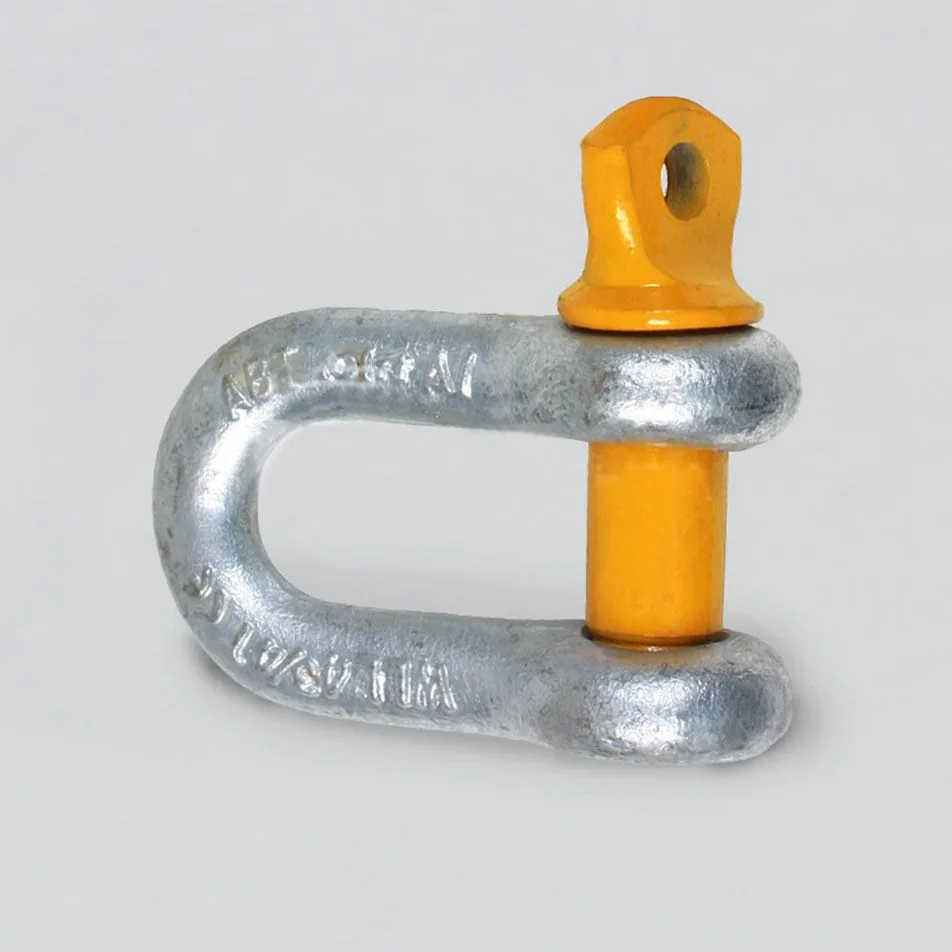

Скоба прямая G210

Такелажные скобы применяются в качестве съемных соединительных элементов цепей и канатов между собой или крепления их у чему-либо. Прямые скобы представляют собой металлическую петлю, два конца которой соединены поперечным элементом (штифтом, винтом). Скобы с винтовыми штифтами (G210) в основном используются для задач, требующих периодическое раскрытие скоб. Для постоянного надежного крепления используются скобы с предохранительным винтом (G2150).

Г/п, т	A, мм	H, мм	L, мм	G, мм	Масса, кг
0,5	11,5	7,9	22	6,5	0,05
0,75	12,7	9,7	24,8	8,2	0,1
1	16,7	11,5	31	10,5	0,12
1,5	19	13	36,5	11,3	0,17
2	20	16	42	12,9	0,27
3,25	26,5	19,1	51	16	0,55
4,75	32	22,4	60,5	19,1	0,9
6,5	32	22,4	60,5	19,1	1,4
8,5	43	28,7	78	25,5	2,1
9,5	46	31,8	91	28,7	3
12	52	35,1	100	31,8	5,3
13,5	57	38,1	111	35,1	6,1
17	60,5	41,4	122	38,1	7,8
25	70	52	143	45,5	12,1
35	82,5	60	171	51	18,6
