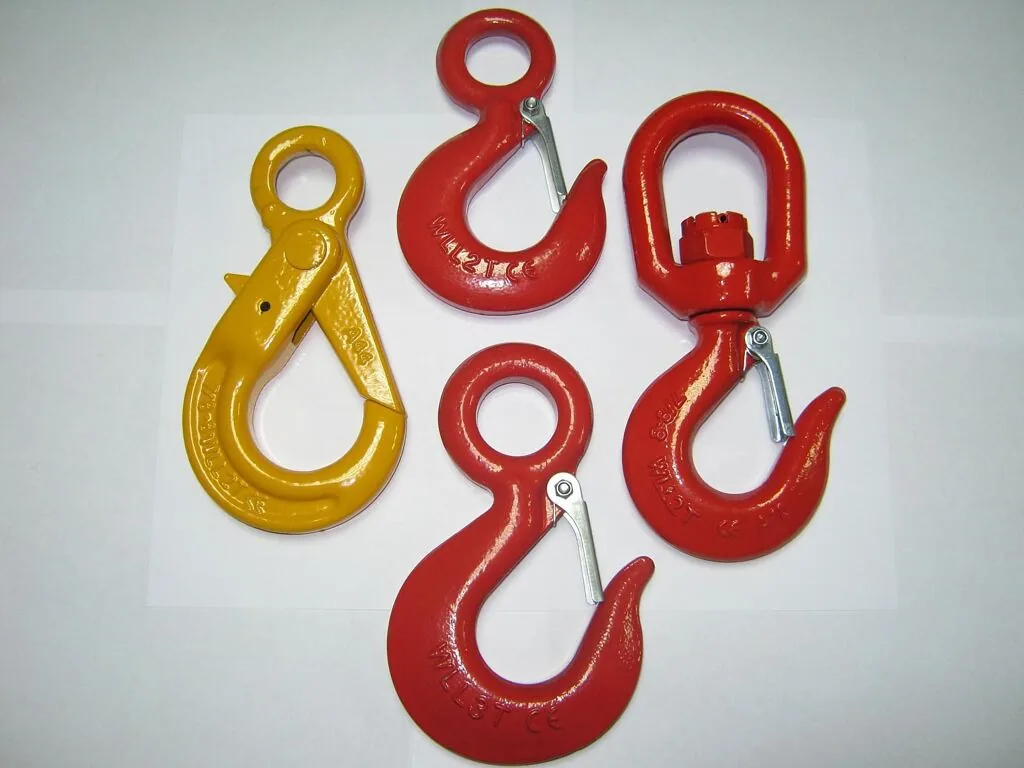

Крюки
Крюки в составе многоветвевых стропов служат в качестве нижних концевых элементов и используются для непосредственного крепления стропа к грузу, за имеющиеся у него монтажные точки.
Крюки изготавливаются методом ковки или штамповки. После ковки или штамповки они подвергаются термообработке для получения металла необходимой твердости. Крюки отечественного производства (Кч) изготавливаются согласно ГОСТ 25573-82, кроме этого большой ассортимент крюков могут предложить отечественные и иностранные производители, работающие по европейскому стандарту DIN EN.
Для цепных строп рекомендуется использовать специально разработанные для них крюки с вилочным сопряжением. Для их установки на строп не требуется дополнительных соединительных элементов.

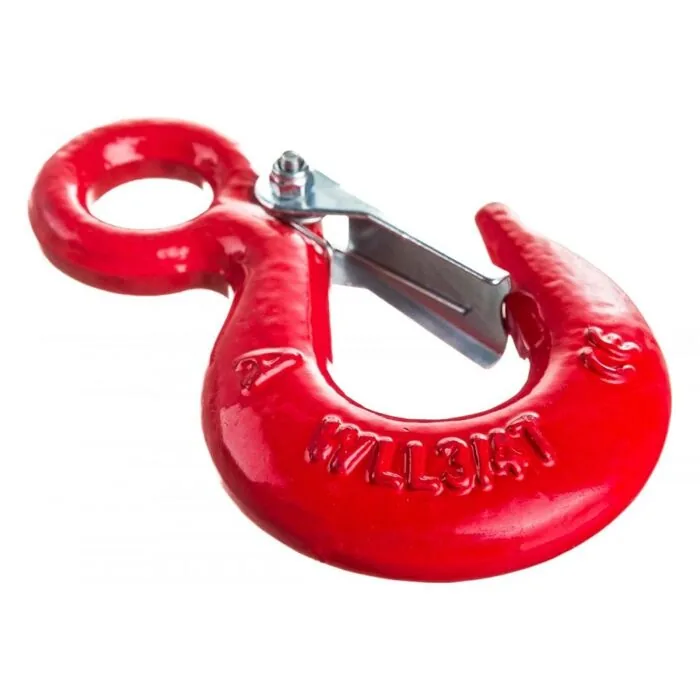

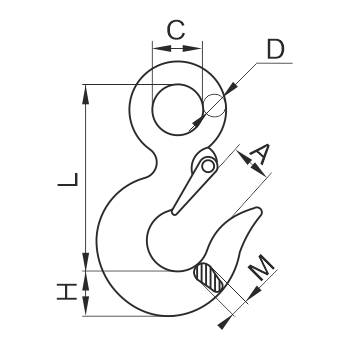

Крюк чалочный с проушиной и замком, тип 320А
Крюк чалочный позволяет прочно крепить грузы, при этом обеспечивает равномерное распределение нагрузки и снижает вероятность повреждения перемещаемых грузов. Изготовленные из качественной углеродистой стали, крюки чалочные имеют внешнее покрытие для защиты от агрессивных факторов среды.
|
Рабочая нагрузка
|
a
|
b
|
c
|
d
|
g
|
h
|
Вес
|
|
тонн
|
мм
|
мм
|
мм
|
мм
|
мм
|
мм
|
кг. / шт.
|
|
Крюк чалочный с проушиной и замком 1
|
21,8
|
82,2
|
19
|
9
|
20,8
|
20
|
0,25
|
|
Крюк чалочный с проушиной и замком 2
|
24,6
|
112,7
|
27
|
12,5
|
28,9
|
26,8
|
0,57
|
|
Крюк чалочный с проушиной и замком 3
|
26,5
|
117,9
|
31
|
15,4
|
33
|
32,8
|
0,77
|
|
Крюк чалочный с проушиной и замком 5
|
32,4
|
147
|
39,6
|
18
|
42,2
|
37,1
|
1,63
|
|
Крюк чалочный с проушиной и замком 7
|
37,7
|
187
|
51,7
|
22,6
|
52,6
|
47,1
|
3,2
|
|
Крюк чалочный с проушиной и замком 11
|
47,5
|
230
|
61,6
|
29
|
66
|
60,5
|
5,9
|
|
Крюк чалочный с проушиной и замком 15
|
56
|
260
|
72
|
33
|
78
|
72
|
9,8
|
|
Крюк чалочный с проушиной и замком 22
|
77
|
315
|
87
|
39
|
90
|
84
|
15,6
|

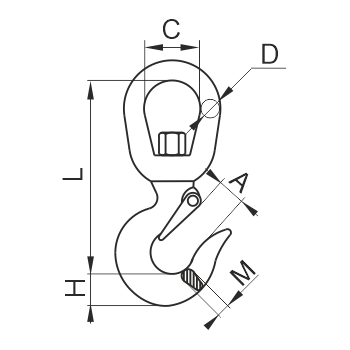

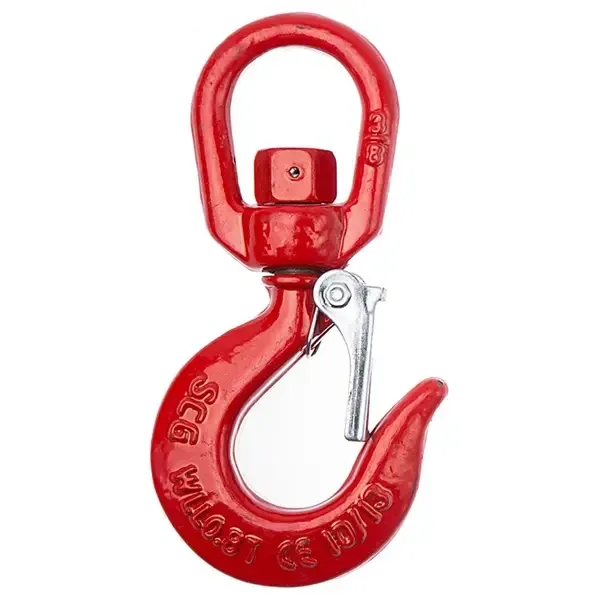

Крюк вертлюжный (поворотный) с защелкой, грузовой 322А
Поворотные крюки 322А используются в качестве крюковой подвески для КМУ, манипулятора и другой спецтехники. Наиболее часто такие крановые крюки применяются в составе строп для подъёма грузов, при этом подвижное соединение поворотного крюка значительно упрощает процесс работы с грузом.
|
Рабочая нагрузка
|
A
|
B
|
E
|
K
|
H
|
D
|
Вес
|
|
тонн
|
мм
|
мм
|
мм
|
мм
|
мм
|
мм
|
кг. / шт.
|
|
Крюк вертлюжный 1
|
32
|
22,5
|
22
|
112
|
20
|
9
|
0,34
|
|
Крюк вертлюжный 1,5
|
38
|
29,5
|
23
|
133,5
|
21,6
|
12
|
0,57
|
|
Крюк вертлюжный 2
|
44
|
33
|
26
|
150,5
|
26,8
|
15,8
|
1,02
|
|
Крюк вертлюжный 3
|
44
|
33
|
28
|
163
|
32,8
|
15,8
|
1,24
|
|
Крюк вертлюжный 5
|
50
|
39
|
35
|
190
|
37,1
|
18
|
2,25
|
|
Крюк вертлюжный 7
|
64
|
53
|
43
|
246,5
|
47,1
|
25
|
4,66
|
|
Крюк вертлюжный 11
|
70
|
53
|
56
|
282
|
60,5
|
28,5
|
7,4
|
|
Крюк вертлюжный 15
|
79
|
58
|
61
|
332
|
72
|
32
|
10,6
|

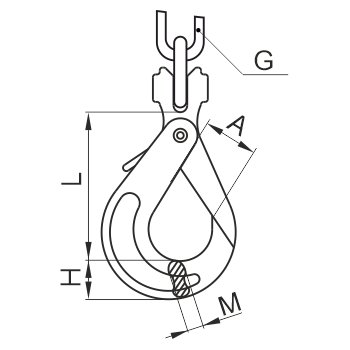

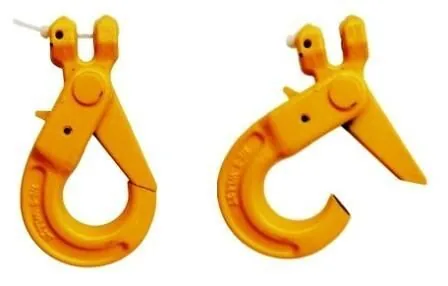

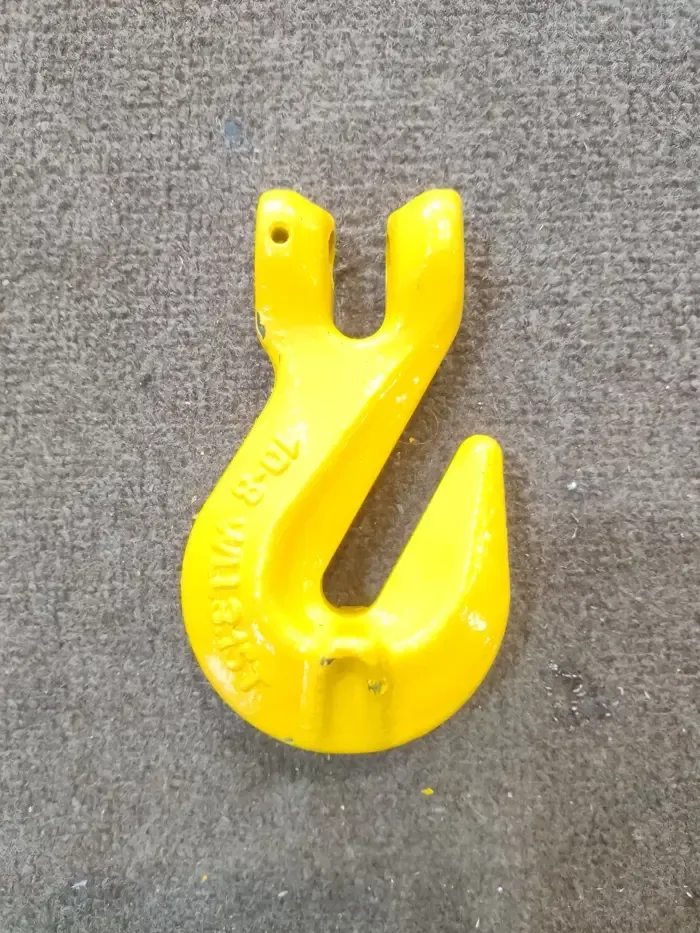

Крюки самозапирающиеся с вилочным сопряжением
Крюки самозапирающиеся с вилочным сопряжением используют в качестве грузозахватного органа в цепных стропах и в других грузозахватных приспособлениях с цепными ветвями. Конструкция крюка включает в себя вилочный хвостовик и подвижное ложе крюка, автоматически запирающееся в момент натяжения ветви стропа. Монтаж крюков с вилочным сопряжением осуществляется непосредственно на цепь без использования дополнительных элементов, таких как скобы или другие соединительные звенья. Фиксация крюка на конечном звене цепной ветви происходит при помощи запорного штифта, фиксирующегося в крюке трубчатым шплинтом.
| Г/п, т | A, мм | H, мм | L, мм | M, мм | G, мм | Масса, кг |
| 1,12 | 27,7 | 23 | 95 | 18 | 6х18 | 0,53 |
| 2 | 35 | 28 | 118 | 22 | 8х24 | 0,9 |
| 3,15 | 44 | 36 | 142 | 28 | 10х30 | 1,5 |
| 5,3 | 52 | 47 | 177 | 36 | 13х39 | 3,33 |
| 8 | 65 | 55 | 206 | 41 | 16х48 | 5,3 |
| 12,5 | 78 | 70 | 230 | 43 | 20х60 | 6,2 |

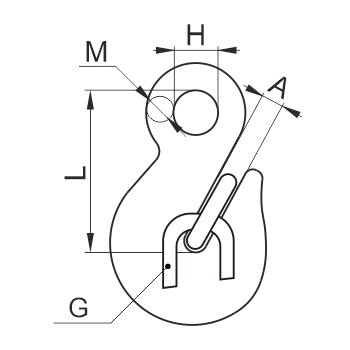

Крюк-укоротитель цепи
Укоротительные крюки LYK используют в качестве высокопрочных комплектующих при производстве цепных строп и крепежных цепей. Основное предназначение таких крюков- это регулирование длины цепи. Так же крюками LYK оснащаются цепные талрепы для натяжения грузовых цепей при креплении грузов и техники на трале.
Использование укорачивающих крюков позволяет легко и безопасно перемещать грузы со смещенным центром масс.
Еще одно преимущество такелажных укоротителей это их универсальность. Самым простым примером универсальности является использование укорачивающих крюков при работе с цепными стропами, что дает возможность заменить несколько строп разной длины одним цепным с максимально необходимой длиной и дальнейшей возможностью уменьшения рабочей длины стропа.
|
Обозначение
|
Г/п, т
|
A, мм
|
C, мм
|
D, мм
|
L, мм
|
G, мм
|
Масса, кг
|
|
LYK6
|
1,1
|
7
|
13
|
8,5
|
49
|
6х18
|
0,14
|
|
LYK7/8
|
2
|
10
|
15
|
9,5
|
56
|
8х24
|
0,25
|
|
LYK10
|
3,15
|
13
|
20
|
13
|
65
|
10х30
|
0,65
|
|
LYK13
|
5,3
|
16
|
24
|
15,5
|
92
|
13х39
|
1,39
|
|
LYK16
|
8
|
20
|
32
|
19
|
114
|
16х48
|
2,2
|
|
LYK20
|
12,5
|
22
|
36
|
23
|
140
|
20х60
|
4,6
|
|
LYK22
|
15,5
|
24
|
43
|
28
|
160
|
22х66
|
7,3
|
|
LYK26
|
21,2
|
30
|
44
|
32,5
|
197
|
26х78
|
9,8
|
|
LYK32
|
31,5
|
38
|
54
|
38
|
197
|
32х96
|
19,4
|
